12kW 240A vastgebonden drone power oplossing lange uithoudingsvermogen zweven

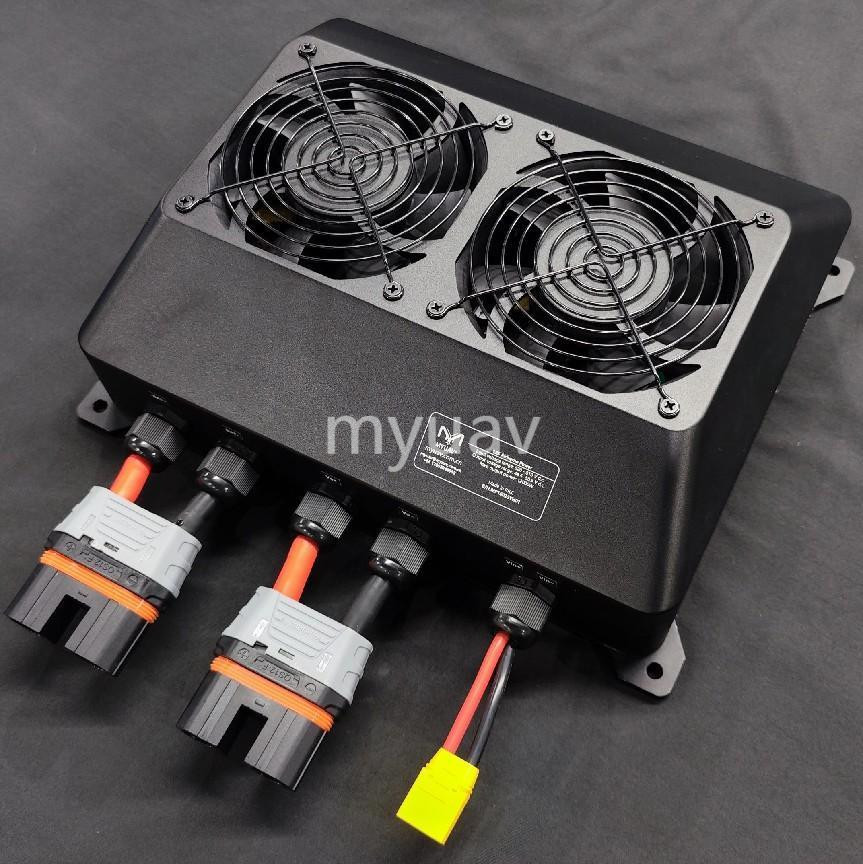

12kW vastgebonden drone kracht, 6,36kg, 31x24x11cm

Oplossing voor vastgebonden drones

Systemen model: MJ-12K

Systemen naam: 12kw 12S een niet-bemand luchtvaartuig met aansluiting systeem

Toepassingsscenario:

1. bouwtechniek
2. Dagelijkse patrouille
3. Speciale politie patrouille
4. Drugsonderzoek
5. Verkeerspatrouille
6. Bospatrouille

Alleenstaande persoon kan de voorbereiding voor de start binnen 5 minuten voltooien;

Voordelen van het plan

1. Langdurig zweven

We leveren voortdurend drone-energie op de grond. 24 uur zweven in zweven

2. Meerdere voedingsmethoden

met een vermogen van meer dan 50 W, generatorvoeding

3. Hoge beveiliging

Montageinstallatie voor onbemande luchtvaartuigen, voor warm- en koudstarten, naadloze schakeling van de batterijen van het voertuig na stroomonderbreking

Configuratie van het systeem

1. 6/8-as zwaar werkend onbemand luchtvaartuig (door de klant verstrekt)
2. 12 kW 12S aan boord stroomvoorziening
3. 110 m kabel
4. Gekoppeld dronesysteem basisstation

Overzicht van het product

De belangrijkste functie van het aangesloten energiesysteem is het verstrekken van veilige en betrouwbare lange-termijnvermogen voor onbemande luchtvaartuigen, bestaande uit een aangesloten doos en een aan boord gelegde voedingsbron.De vastgebonden doos bevat een intrekbare lierDe aansluitdoos wordt op de grond geplaatst om wisselstroom uit de generator of het net in gelijkstroom van hoogspanning te zetten.die via aangesloten kabels wordt overgedragen aan de aan boord gelegde stroomvoorzieningDe onboard stroomvoorziening is op de drone geïnstalleerd en zet de hoogspanningsstroom om in laagspanningsstroom voor gebruik door de drone.De kabel volgt de opstijging en afdaling van de drone en synchroniseert automatisch het ophalen en loslaten, het verzenden van elektrische energie en signalen.

Elektrisch schema van het mooringkrachtsysteem

Dit product wordt voornamelijk gecombineerd met onbemande luchtvaartuigen met meerdere rotoren om een stabiele en betrouwbare stroomvoorziening te bieden.maar oplost ook de nadelen van de veelgebruikte onstabiele aangesloten stroomvoorzieningHet kan werkelijk continue lange duurzame zwevende vluchtopdrachten van onbemande luchtvaartuigen realiseren.Onbemande luchtvaartuigen kunnen verschillende toepassingsscenario's bereiken door verschillende missiebelastingen te monteren, en kan locatie doelen met alle mobiele apparaten zoals mensen, voertuigen, schepen, enz.noodredding en rampenhulp, en noodcommunicatie velden.

Hoofdkenmerken

1. Het systeem behoudt alleen de ingangsschakelaar, de hoogspanningsschakelaar en de sterke terugtrekkingsknop, met eenvoudige bediening en besturing en kan snel worden ingezet.de drone kan zonder menselijke tussenkomst worden bediend. Gebruikers hoeven alleen de drone te bedienen, wat de werkdoeltreffendheid en veiligheid aanzienlijk kan verbeteren;
2. Productintegratie, hoge vermogendichtheid, hoog betrouwbaar ontwerp, miniaturisatie, lichtgewicht, modulair en intelligent ontwerp, gemakkelijk te verplaatsen en te dragen, probleemoplossing en onderhoud,het in hoge mate garanderen van de relevante eisen voor gebruik in verschillende omgevingen en gelegenheden;
3. Het besturingssysteem heeft krachtige gegevensverwerkingsfuncties, communicatiefuncties, synchrone klok- en geheugenopslagfuncties, uitgebreide bescherming en alarmmogelijkheden,automatische programmaherkenning, intelligente besturing en intelligente probleemoplossings- en zelfherstelfuncties.

Gebruik weergave

Gedetailleerde parameters

• Dedicated onboard power supply

• Aan een basisstation gekoppeld

Veiligheidskenmerken

• Dielectrische sterkte

1. Tiedownbox: ≥ DC 3000V, input-output, onderhouden gedurende 1 minuut, zonder storing of boogverschijnselen;
2. luchtstroomvoorziening: ≥ DC 3000V, ingang-uitgang, 1 minuut onderhouden, zonder storing of boogverschijnselen;
3. Gekoppelde kabel: ≥ 3500 V gelijkstroom, isolatielaag, gedurende 1 minuut gehandhaafd, zonder storing of boogverschijnselen.

• isolatieweerstand

1. Retentiebak: ≥ 100 M Ω, @ 20 °C onder normale atmosferische omstandigheden;
2. luchtstroomvoorziening: ≥ 100 M Ω, @ 20 °C onder normale atmosferische omstandigheden;
3. Gebonden kabel: ≥ 500 M Ω, @ 20 °C onder normale atmosferische omstandigheden.

• Het ontwerp voor de scheiding van sterke en zwakke stroom vermindert effectief de interferentie van zwakke stroom en verbetert de productveiligheid.
• Het systeem is betrouwbaar geaard en het lichaam van de lijnbox is geaard.
• Veiligheidsreserveringsfunctie: wanneer de draad tot de veiligheidsreserveerde lengte is opgewonden, stopt het systeem met opwinding om te voorkomen dat de apparatuur wordt getrokken, die kan worden ingesteld.
