Medium Tethered UAV System voor luchtbewaking

Medium Tethered UAV-systeem

Systeemmodel: M10

1.Systeemconfiguratie

• UAV 14S
• 10kw 14S luchtstroomtoevoer
• 380VAC, 300m vastgebonden UAS basisstation

2.Parameters van de bestanddelen

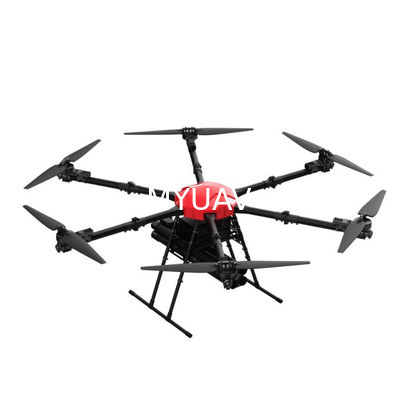

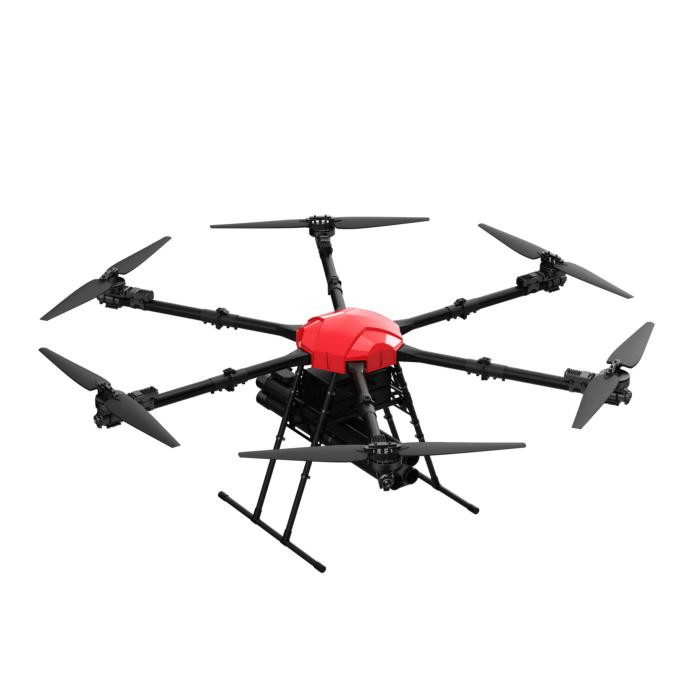

• UAV

- Ik weet het niet.

Model MH30

Materiaal: koolstofvezel + lucht- en ruimtevaartaluminiumlegering

Aantal rotoren 6 rotoren

Wielbasis ≤1920

Uitgebreide grootte (mm) 1780*2070*800

Afkoppelingsgrootte (mm) 1000*1250*800

Leeggewicht ≤ 18,5 kg ((zonder batterij)

Maximale belasting ≤ 30 kg

Maximaal startgewicht ≤ 58 kg

Maximale vliegsnelheid ≤ 18 m/s

Maximale stijgingssnelheid ≤ 5 m/s

Maximale afdalsnelheid ≤ 4 m/s

Maximale starthoogte 4000 m

Leegstand ≥35min

30 kg uithoudingsvermogen ≥10min

Positioneringssysteem GPS-positionering + RTK

Vermogenssysteem Hoog efficiënt FOC-vermogen

Propellermaat 34 inch opvouwbare propeller

Vermogenbatterij 14S 28000mAh*1

Charger Intelligente supersnelle oplader

Afstandsbediening 11 inch scherm

Standbytijd van de afstandsbediening 8-12 uur

Transmissieafstand 5 km-10 km (verbeterbaar)

Veiligheidswindsnelheid ≤ 6

Werktemperatuur -20°C tot 50°C

Beschermingsgraad IP65

• Lucht PoverSOpwaarts

- Ik weet het niet.

Energievoorziening aan boord	Parameter
Externe afmetingen (met warmteafzuiger)	25.2 x 14,4 x 5,9 cm
Gewicht	2100 g
Nominaal vermogen	10 kW
Nominale ingangsspanning	1000VDC
Nominale uitgangsspanning	58VDC / 14S
Vluchtduur	24 uur (nominale belasting, aangesloten vermogen)
Efficiëntie van de omzetting	94%
Bescherming tegen overstromingen	Uitgangsstroom van meer dan 175 A, automatische bescherming van de boordvoeding
Bescherming tegen overspanning	- Ja, dat klopt.
Bescherming tegen kortsluiting bij uitgangen	Ja, hersteld
Bescherming tegen overtemperatuur	120°C
Bescherming tegen stroomstoring	In de aangesloten modus kan het vliegtuig normaal vliegen en landen als de stroomvoorziening tijdens de vlucht wordt onderbroken
Interface Vo+ / Vo-(BAT+ / BAT-): QS8 connector vrouwelijke *2 stopcontacten DC-uitgangspoort voor aansluiting op drone-invoer Sluit een van beide stopcontacten aan op de batterij van de drone voor back-up stroom. Vin+ / Vin-: mannelijke XT90-aansluiting Hoogspanningsstroominvoer voor kabels die zijn aangesloten op een aan de grond gekoppeld basisstation

• Gekoppeld basisstation

- Ik weet het niet.
