Medium Tethered UAV System 11 inch scherm afstandsbediening

Medium Tethered UAV-systeem

Systeemmodel: M8

1.Systeemconfiguratie

• UAV 14S
• 8kw 14S luchtvoeding
• 380VAC, 200m vastgebonden UAS basisstation

2.Parameters van de bestanddelen

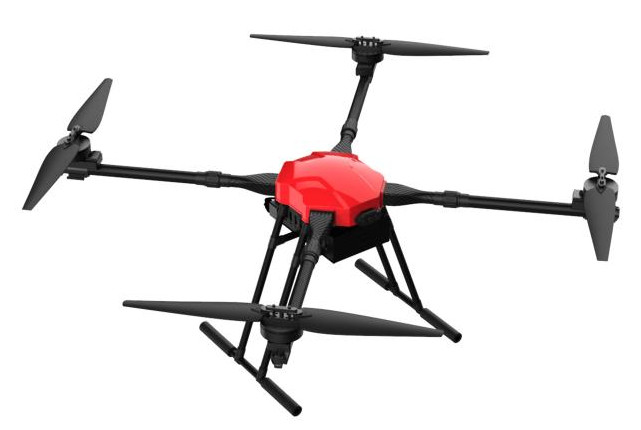

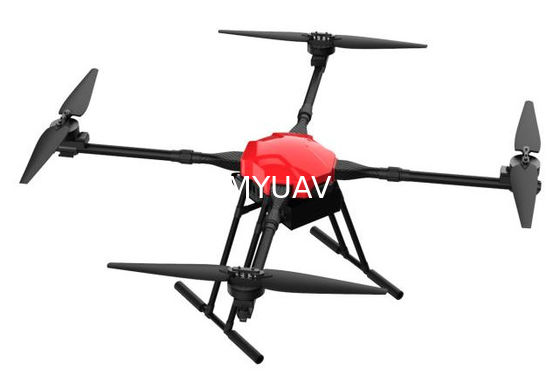

• UAV

- Ik weet het niet.
Model MH20
Materiaal: koolstofvezel + lucht- en ruimtevaartaluminiumlegering
Aantal rotoren 4 rotoren
Wielbasis ≤1550 ((±20)
Uitgebreide grootte (mm) 1250*1250*710
Afkoppelingsgrootte (mm) 750*750*710
Leeggewicht ≤13 kg ((zonder batterij) 22 kg met batterij
Maximale belasting ≤ 20 kg
Maximaal opstijggewicht ≤ 42 kg
Maximale vliegsnelheid ≤ 18 m/s
Maximale stijgingssnelheid ≤ 5 m/s
Maximale afdalsnelheid ≤ 4 m/s
Maximale starthoogte 3000 m
Airborne uithoudingsvermogen ≥35min
Positioneringssysteem GPS-positionering + RTK
Vermogenssysteem Hoog efficiënt FOC-vermogen
Propellermaat 34 inch opvouwbare propeller
Vermogenbatterij 14S 28000mAh*1
Charger Intelligente supersnelle oplader
Afstandsbediening 11 inch scherm
Standbytijd van de afstandsbediening 8-12 uur
Transmissieafstand 5 km-10 km (verbeterbaar)
Veiligheidswindsnelheid ≤ 6
Werktemperatuur -20°C tot 50°C
Beschermingsgraad IP65

• Lucht PoverSOpwaarts

- Ik weet het niet.

Energievoorziening aan boord	Parameter
Externe afmetingen (met warmteafzuiger)	25.2 x 14,4 x 5,9 cm
Gewicht	2100 g
Nominaal vermogen	8 kW
Nominale ingangsspanning	750VDC
Nominale uitgangsspanning	58VDC / 14S
Vluchtduur	24 uur (nominale belasting, aangesloten vermogen)
Efficiëntie van de omzetting	94%
Bescherming tegen overstromingen	Uitgangsstroom van meer dan 138 A, automatische bescherming van de boordvoeding
Bescherming tegen overspanning	- Ja, dat klopt.
Bescherming tegen kortsluiting bij uitgangen	Ja, hersteld
Bescherming tegen overtemperatuur	120°C
Bescherming tegen stroomstoring	In de aangesloten modus kan het vliegtuig normaal vliegen en landen als de stroomvoorziening tijdens de vlucht wordt onderbroken.
Interface Vo+ / Vo-(BAT+ / BAT-): QS8 connector vrouwelijke *2 stopcontacten DC-uitgangspoort voor aansluiting op drone-invoer Sluit een van beide stopcontacten aan op de batterij van de drone voor een back-up stroomvoorziening Vin+ / Vin-: mannelijke XT90-aansluiting Hoogspanningsstroominvoer voor kabels die zijn aangesloten op een aan de grond gekoppeld basisstation

• Gekoppeld basisstation

- Ik weet het niet.
