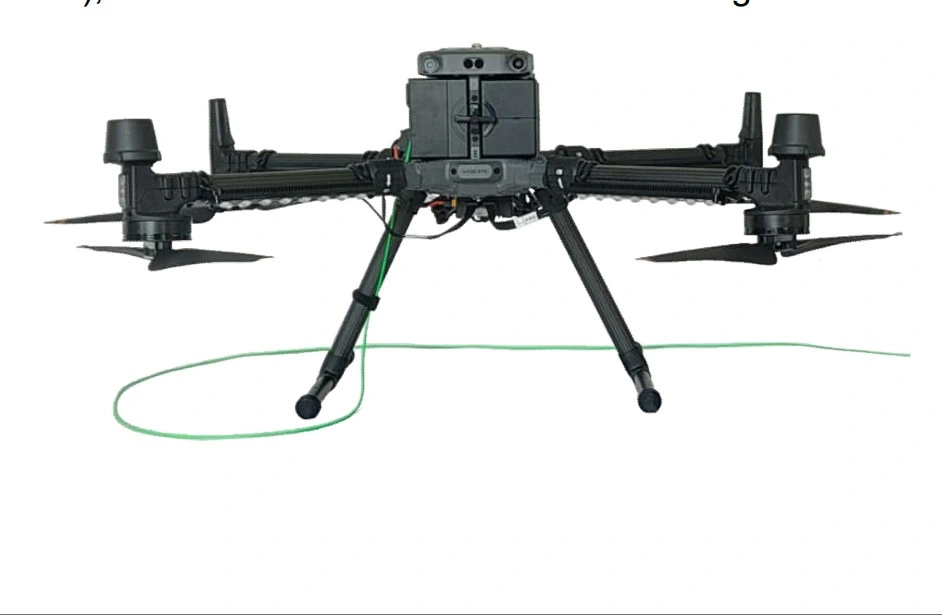

MYUAV Nieuwe versie Dji M300 M350 Gekoppelde Drone Draad

Nieuwe versieDJIM300M350 met een diameter van niet meer dan 20 mm


Drone-aangesloten stroomsysteemkan c zijnaangepast aan uw speciale behoeften.

De kabellengte kan worden aangepast van 33 tot 330 m lang.
De glasvezelkabel is beschikbaar.
Het systeem is compatibel met alle multi-rotor drones met een MTOW van 5-110 kg.

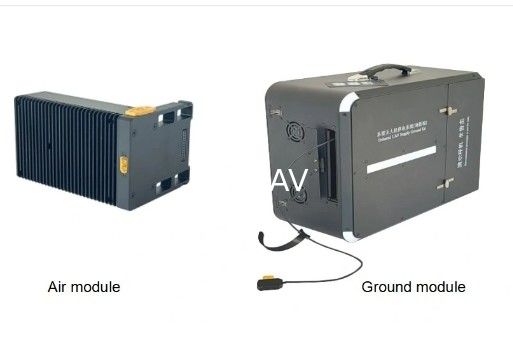

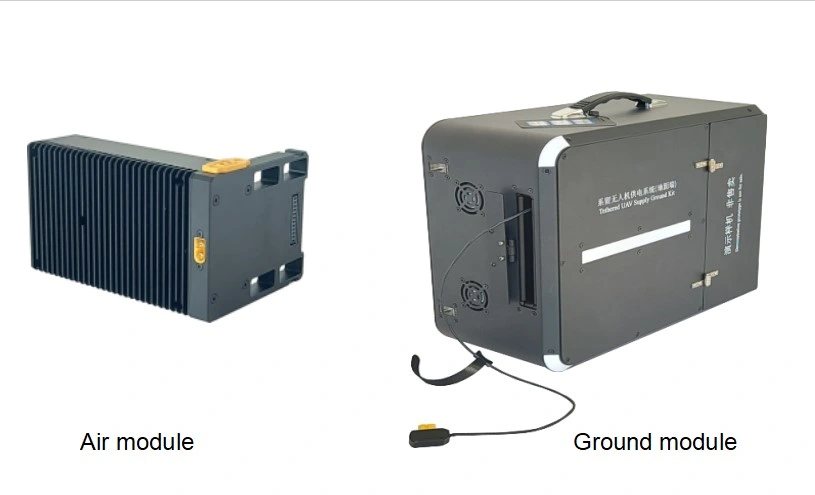

Drone Tether Power Unit TPS110M-M300/M350 voor DJI M300

1.Omgevingskenmerken

1) Omgevingstemperatuur: -20°C tot 45°C (werk), -40°C tot 65°C (opslag).
2) Relatieve luchtvochtigheid: 10-80% RH (werk), 5-90% RH (opslag).
3) Hoogte: 0-3000 m.

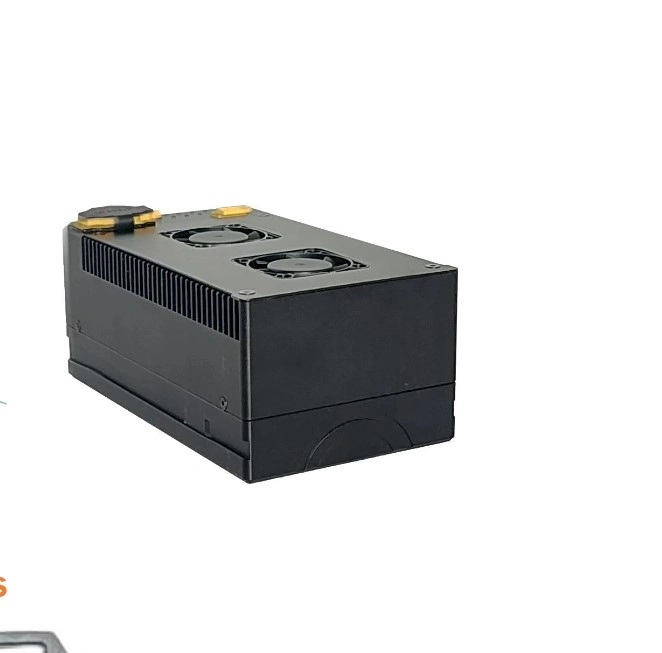

2.Luchtmodulestroomvoorzieningvoor Tether Drone DJI M300 M350

1) Inlaatspanning: 600~830 Vdc breed bereik.
2) Uitgangsspanning: 51,5 ± 0,5 Vdc, constante uitgangsspanning, ondersteuning van spanningsaanpassingen.
3) Uitgangsvermogen: 3000 W (langdurige nominale uitgang), 3500 W (piekwaarde ≤ 10 s).
4) Beschermingsfunctie: bescherming tegen ingangsoverspanning en -onderspanning, uitgangsoverspanning, overstroom, kortsluiting en overtemperatuur.
5) Installatiewijze: aansluit- en losstopinstallatie, dezelfde als de oorspronkelijke batterijinstallatiewijze, drones en luchtvaartdozen vereisen geen wijzigingen.
6) Verwarmingsmethode: een externe ventilator verontreinigt de warmte actief en een gereserveerd luchtkanaal wordt gedwongen gekoeld.
7) Interface: Input XT60, output batterij interface (aangedreven door drones), output XT60 (aangedreven door verlichting).

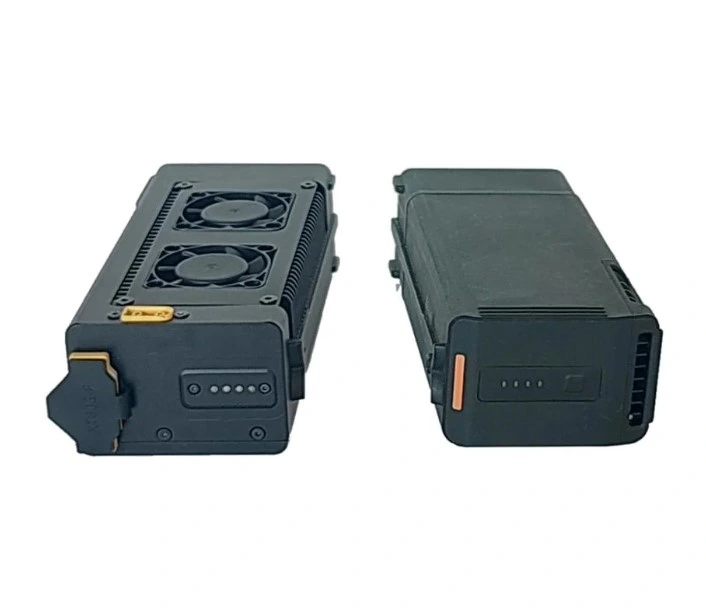

8) Grootte: 163 × 92 × 65 ± 0,5 mm (vervang één TB60-batterij zonder extra plaats in te nemen).
9) Gewicht: 980 ± 20 g (vervang een 1350 g TB60-batterij om het startgewicht van de drone te verminderen).
10) Beschermingsniveau: IP54.

3. Functionele kenmerken

Automatische in- en uitrol: volgt de start en landing van de UAV om synchroon de kabel in- en uit te rollen, de spanning adaptief aan te passen,en handmatig op de knop drukken om de kabel terug te trekken terwijl de stroom is afgesneden.

Communicatiefunctie: Het heeft een bedrade communicatiefunctie met seriepoortprotocol en ondersteunt draadloze communicatiefunctie met Bluetooth of draadloos seriepoortprotocol.

Beschermingsfunctie: bescherming tegen ingangsoverspanning en -onderspanning, uitgangsoverspanning, overstroom, kortsluiting, overtemperatuurbescherming, foutverwijdering en zelfherstel.

Gegevensweergavefunctie: Het 4,0 inch touchscreen toont gegevens zoals spanning, stroom, temperatuur, kabeluitlaatlengte, datum, tijd, bedrijfsgegevens, storingsgegevens en werkstatusinformatie.

Instelling van de instelling: het scherm ondersteunt het instellen en instellen van de snelheid van de draad, de spanning van de draad, de spanning van de draad, de veiligheidsafstand, de datum en het tijdstip.en ondersteunt schakelen tussen Chinees en Engels display.

Foutwaarschuwingsfunctie: wanneer het systeem storing oploopt, schuift het scherm om foutinformatie weer te geven en knippert het foutwaarschuwingslicht rood en piept om te waarschuwen.

Verpakking: met een rugzakontwerp kan de rugzak worden uitgerust met een complete set van bindsystemen, waaronder een binddoos, een voedingsbron voor luchtmodules, een verlichtingseenheid (optioneel),andere toebehorenHet totale gewicht is 12 ± 0,5 kg.



4.Parameters

Artikel 2		Technische parameters
Omgevingstemperatuur		-20 °C tot 45 °C (werk), -40 °C tot 65 °C (opslag)
Relatieve luchtvochtigheid		10-80% RH (werk), 5-90% RH (opslag)
Hoogte		≤ 3000 m

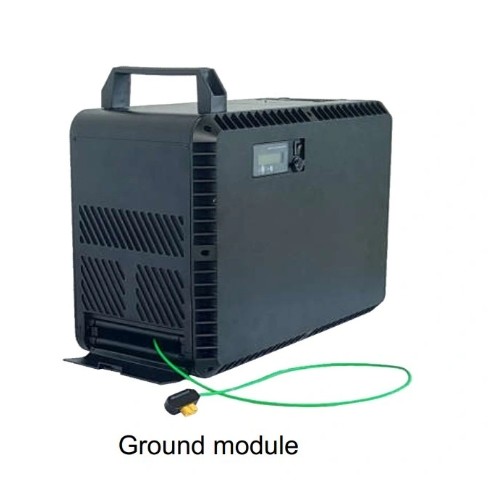

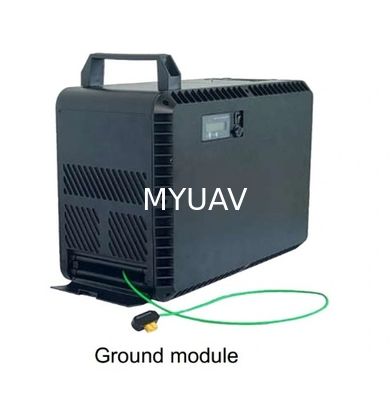

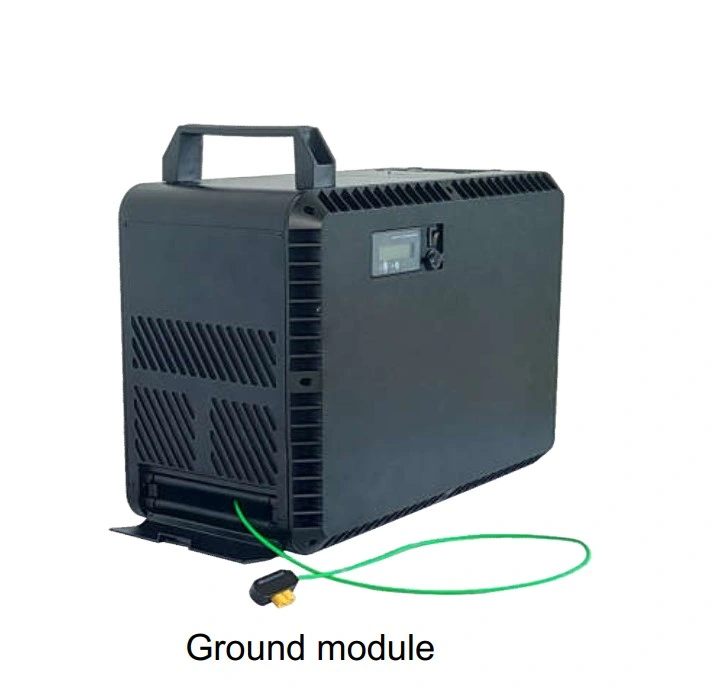

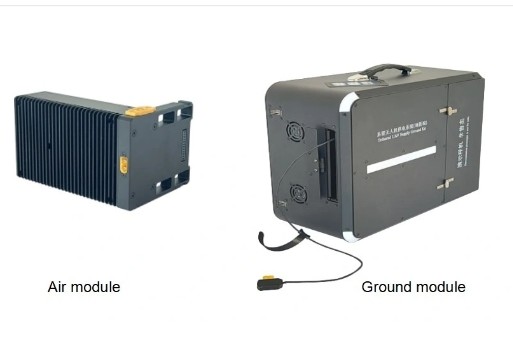

Tetheringspanningsmodule	Inlaatspanning	176-264Vac breed bereik, enkelfasig 220Vac@45-65Hz
	Uitgangsspanning	400~750Vdc verstelbaar, fabriek standaard 750Vdc
	Uitgangsvermogen	3500 W (nominale langdurige uitgang), 3850 W (piekwaarde ≤ 30 s)
	Lange opslagkabel	met een maximale opslagkabel van ≥ 120 m
	Inkrimpingssnelheid	0-2m/s, verstelbaar
	Trekkkracht	0-10N, verstelbaar
	Interface	Inlaatpoort met schakelaar, kabel-uitgang XT60-connector
	Sleutels en schakelaars	hoogspanningsknop aan/uit, knop voor sterke terugtrekking van de kabel, alarmlicht
	Grootte	360 × 280 × 165 ± 0,5 mm, met uitzondering van voetenpads en handgrepen
	Gewicht	9.2 ± 0,2 kg, met inbegrip van 110 meter kabel
Tetherkabel	Materiaal	Verzilverde koperdraaddraad, samengestelde fluoroplastische isolatielaag, hoog modulus trekkracht luchtvaartvezel geweven laag
	Stroom	3 tot en met 5A
	Gelijkstroomweerstand	10.5 ± 0,2 Ω, 100m@20 oC lus
	Treksterkte	≥ 50 kg, bestand tegen herhaalde terugtrekking en vrijlatingstijden ≥ 500 keer
	Isolatievermogen	≥ 3000Vdc, geen storing gedurende 1 minuut
	Kabellengte	55/110 ± 2 m, voor de ondersteuning van een aangepaste lijnlengte
	Buitendeurs	2.6 ± 0,2 mm
	Gewicht	1.2 ± 0,05 kg/100 m

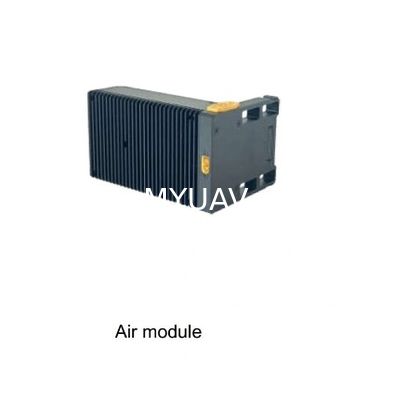

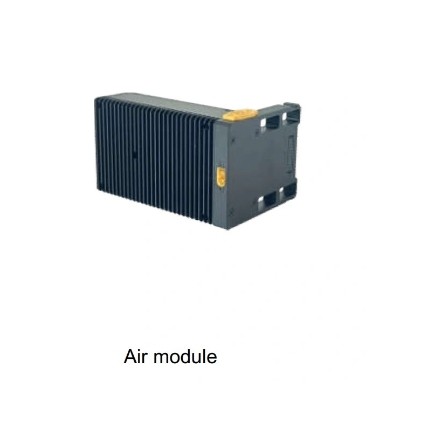

Air module	Inlaatspanning	600~830Vdc breed bereik input
	Uitgangsspanning	51.5 ± 0.5Vdc, constante uitgangsspanning
	Uitgangsvermogen	3000 W (nominale langdurige uitgang), 3500 W (piekwaarde ≤ 10 s)
	Beschermingsfunctie	Bescherming tegen ingangsoverspanning en -onderspanning, uitgangsoverspanning, overstroom, kortsluiting en overtemperatuurbescherming
	Isolatie-spanning	3000V (Vin-Vout), 1min, lekstroom ≤ 5mA, geen storing, flashover of corona verschijnsel
	Installatiemethode	Plug-in installatie, dezelfde als de oorspronkelijke installatiemethode voor batterijen, zonder wijzigingen aan de drone- en luchtvaartdoos
	Warmteafvoermethode	Natuurlijke luchtkoeling
	Interface	Input XT60, uitgang batterij interface (aangedreven door drones), uitgang XT60 (aangedreven door verlichting)
	Beschermingsniveau	IP54
	Grootte	158 × 92 × 110 ± 0,5 mm (vervang één TB60-batterij zonder extra plaats in te nemen)
	Gewicht	960 ± 10 g



Parameters voor postdoelen
1Inlaatspanning van de koppelbox: 176-264Vac breed bereik, enkelfasig 220Vac.
2. Luchtmodule stroomtoevoer uitgangsspanning: 25,5 ± 0,3 Vdc constante spanningsuitgang. De UAV werkt onder de voorwaarde van aangesloten stroomvoorziening en de back-upbatterij blijft volledig opgeladen gedurende de hele het hele proces zonder vermogen te verliezen.
3.Uitrustingsuitgangsvermogen: stroomvoorziening van luchtmodule ≥ 2000W, koppelgrondsysteem ≥ 3500W.
4Grootte van de voedingsvoorziening van de luchtmodule: ≤ 156 × 75 × 48 mm, vervang een TB30-batterij zonder extra installatie ruimte in te nemen.
5. Gewicht van de voedingsbron van de luchtmodule: ≤ 590 g, vervang een 685 g TB30-batterij.
6. Grootte van de koppelbox: ≤ 360 × 260 × 180 mm.
7Gewicht van de koppelbox: ≤ 9,2 kg, met inbegrip van 110 m koppelkabels.
8- Kabelafmeting en -gewicht: lengte ≥ 110 m, kabeldiameter ≤ 2,4 mm, gewicht ≤ 1,1 kg/100 m.
9Automatische in- en uitrol: Volg de opstijging en landing van de UAV om de kabel synchroon in- en uit te rollen, de spanning adaptief aan te passen en de kabel handmatig terug te trekken onder omstandigheden van stroomverlies.
10. Overstromingsbeschermingsfunctie: wanneer de stroomvoorziening van de luchtmodule overstromingsuitgangen geeft, biedt deze een constante stroomafstandsbescherming.De uitgang mag niet direct worden uitgeschakeld en kan zelf worden hersteld.
11. Communicatiefunctie: De Tether Ground Box heeft een serieel protocol bedrade communicatiefunctie, en ondersteunt draadloze communicatiefunctie van Bluetooth of draadloos serieel protocol.
12. Gegevensweergavefunctie: Het touchscreen toont gegevens zoals spanning, stroom, temperatuur, stopcontactlengte, datum, tijd, bedrijfsgegevens, foutgegevens en werkstatusinformatie.
13- Instelling van het systeem: het scherm ondersteunt het instellen en instellen van de snelheid van het opnemen van draad, de spanning van het opnemen van draad, de spanning van het loslaten van draad, veiligheidsmeters, datum en tijd,en ondersteunt schakelen tussen Chinees en Engels display.
14. Foutwaarschuwingsfunctie: wanneer het systeem storing oploopt, schuift het scherm om foutinformatie weer te geven, en het foutwaarschuwingslicht knippert rood en piept om te waarschuwen.
15Beschermingsniveau van de systeemapparatuur: stroomvoorziening van de luchtmodule ≥ IP54, koppelgrondsysteem ≥ IPx4.

16.Vervoer van systeemapparatuur: rugzakontwerp, de rugzak kan worden uitgerust met een compleet set aan banden, inclusief een bandgrondsysteem, een voedingsbron voor luchtmodules, een verlichtingseenheid,en compleet accessoire, met een totaalgewicht van ≤ 12,5 kg.

Voor dronesystemen kunt u verschillende soorten kiezen uit onderstaande formulier:

- Dag en nacht missies.
- Radiorelais.
- Crisismanagement
- Bescherming van het terrein
- Verkeersbewaking.
- Beveiliging van grote evenementen
- Bewaking van bossen
- Bewaking van de industrie
- Bewaking van de luchtkwaliteit

1. meer rotor onbemande luchtvaartuig (UAV) is van een bepaald gevaar en vernietiging, onjuiste werking kan leiden tot lichamelijk letsel of schade aan eigendommen,Gebruik het product volgens de gebruiksaanwijzing.
2De gebruiker dient een professionele opleiding en een onderzoek te ondergaan, niet-opgeleid personeel mag dit product niet hanteren.
3. Wees niet dronken, moe of ziek bij het hanteren van dit product
4. Personeel moet voortdurend op veilige afstand van een onbemand luchtvaartuig (UAV) staan om gevaar te voorkomen
5Vliegt u onder het veilige startgewicht, voor het geval er risico's zijn.
6Vlieg niet onder sterke elektromagnetische interferentie.
7Gelieve de lokale wetten en voorschriften te volgen en niet te vliegen in een no-fly zone.
8- Blijf niet in de buurt van of raak de roterende motor of propeller, voor het geval gesneden door de roterende propellers.
9. Gelieve de twee batterijen volledig op te laden voordat ze worden geïnstalleerd op de UAV en zorg ervoor dat hun differentiële druk minder dan 0,1 V
10. De batterij lang niet gebruikt, bewaart u deze in een geventileerde droge plaats met 60% elektriciteit
