MYUAV Tethering Power System voor drones

MYUAV Wat is het aansluitingssysteem voor UAV's

Het Tethering Power System combineert onbemande vliegtuigen met een tether-systeem en een basiscentrale.Het stelt onbemande vliegtuigen in staat om langere tijd in de lucht te blijven, en maakt ze onafhankelijk van de batterijen aan boord.

Het Tether-krachtsysteem biedt 33 m-360 m Tether-kabel die geschikt is voor kleine drones zoals DJI Mavic 3 en de grote drones met MTOW 55 kg.Het systeem kan worden aangepast aan specifieke eisenHet aansluitingssysteem toont belangrijke informatie zodat de bediener de toestand voortdurend kan controleren.

Toepassing

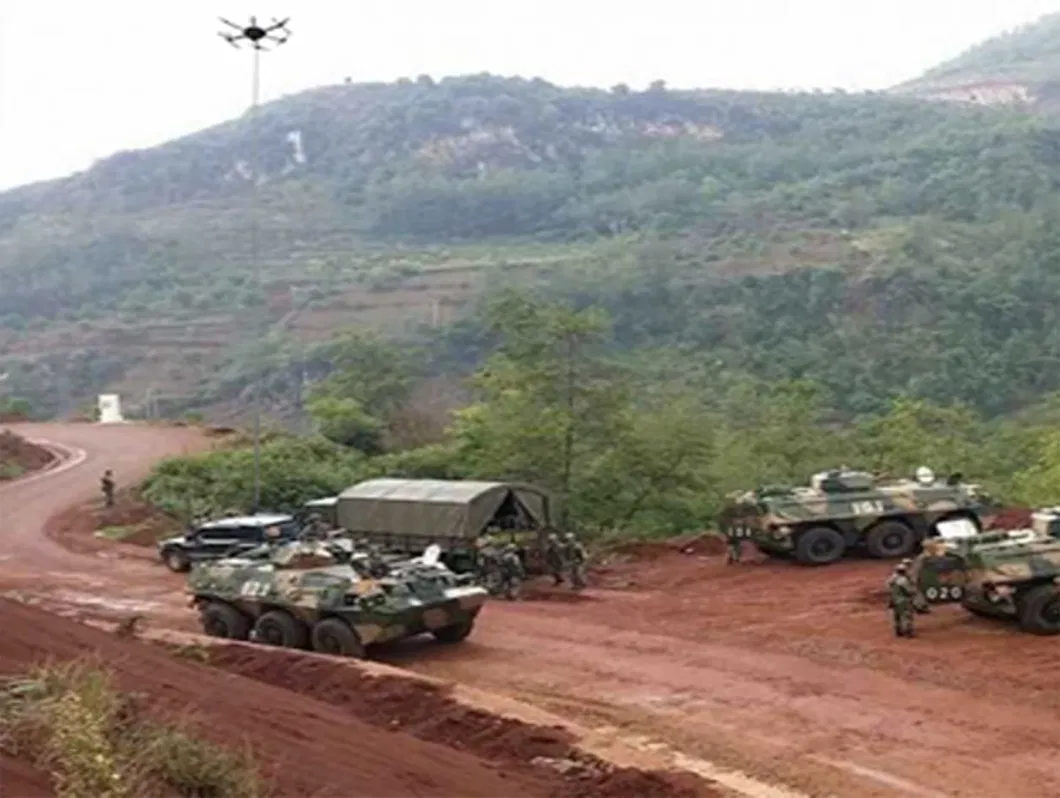

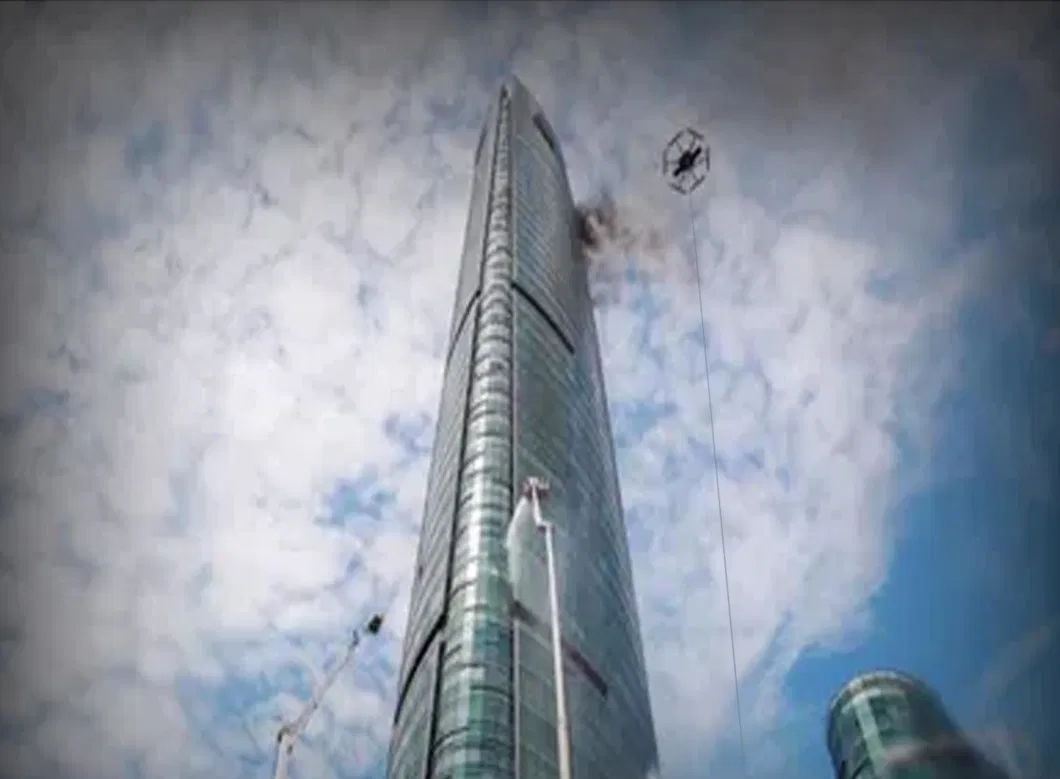

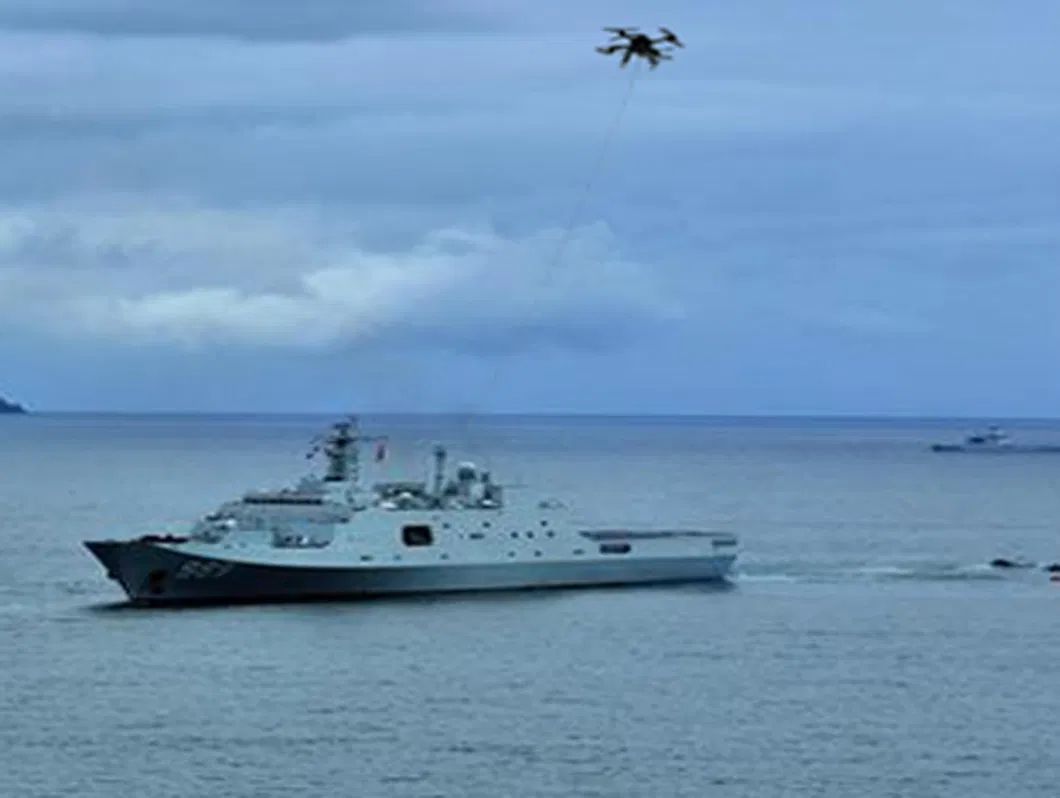

Het Tether-energiesysteem speelt een vitale rol in toezicht, langdurig gezondheidstoezicht, noodcommunicatie, verkeersbeheer, milieu-inspecties, wetenschappelijk onderzoek en nog veel meer.

1.Typische kenmerken
Lichtgewicht en draagbaar: klein in grootte 645*550*350mm en licht in gewicht 36KGs, ondersteunt scrolling of draagbaarheid, gemakkelijk te dragen en snel in 2 minuten inzetten

Eenvoudige bediening: nadat de aansluiting is aangesloten op een aangedreven vastgebonden spoelstelsel, is het hele proces van het opstijgen en de landing van het UAV niet nodig om de aansluitdoos te bedienen,Concentreer je op de vlucht.;

Multifunctioneel: uitgebreide in- en uitgangsbeschermingsfunctie (zelfherstel), opslag van bedrijfs- en storingsgegevens, ondersteuning voor bedrade communicatie en mobiele weergave en besturing.

Automatische kabel in en uit rollen terwijl met drone nemen en landen: Het kan adaptief aanpassen en automatisch loslaten, rollen in, en leggen van kabels op basis van de lift, snelheid, en andere toestanden van de drone,zonder menselijke tussenkomst.

Regulatie van de constante spanning: de aangedreven voeding heeft een breed bereik aan invoer- en uitvoerregulatie van de constante spanning,en de uitgeruste back-up batterijcapaciteit kan voldoen aan de veilige landing tijd van de drone.

2.Adaptieve drone

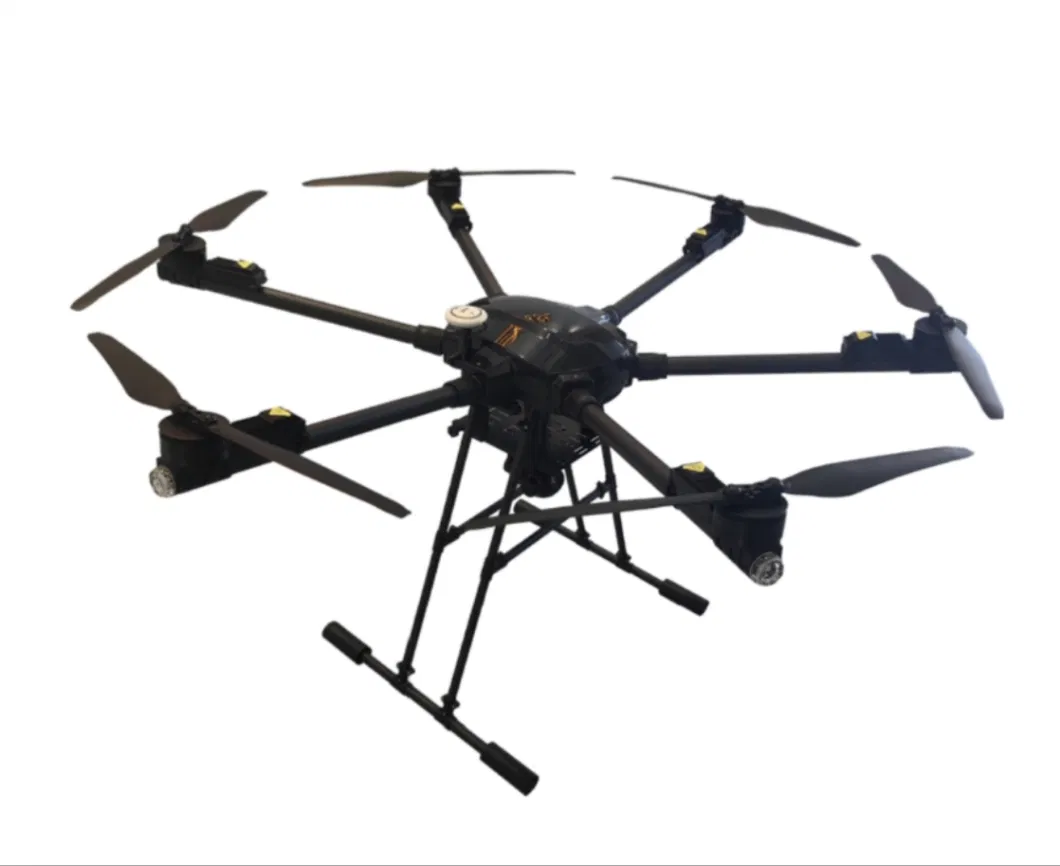

Gebruikt in combinatie met overeenkomstige drones om een vastgebonden dronesysteem te vormen
Ondersteuningsvluchthoogte: 120-200 m (gebonden kabel 220 m, gereserveerde veiligheidsafstand)
Maximaal steungewicht bij opstijgen: 30 tot 55 kg (het vermogen van de drone varieert, de parameters zijn uitsluitend ter referentie)

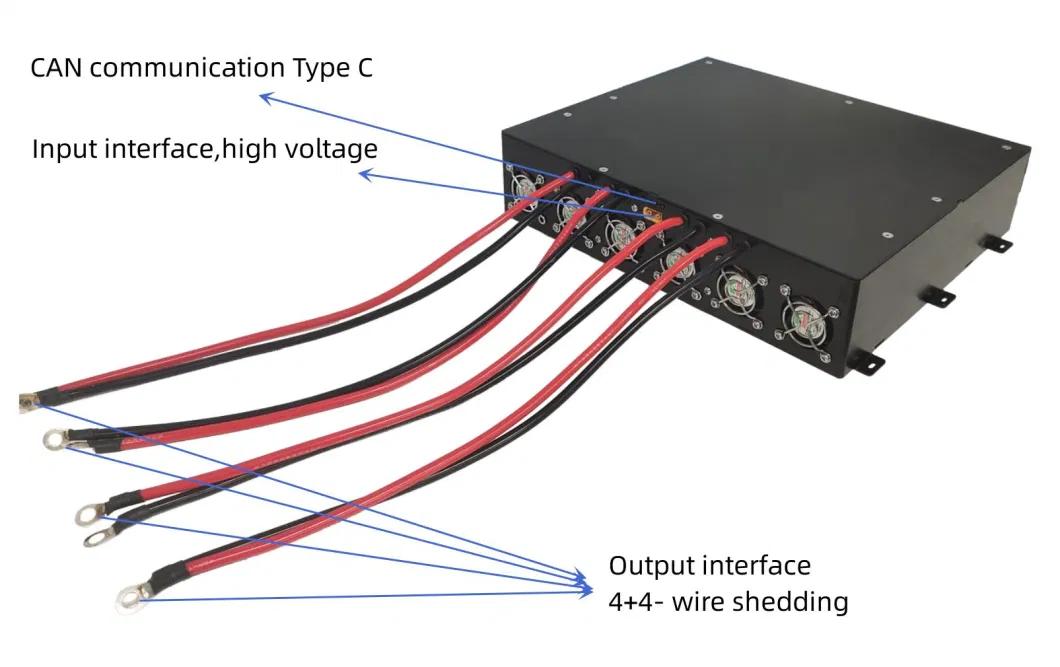

3.Motorluchtmodule(inboordvoeding)

1) Ingangsspanning: Invoer binnen een breed bereik van 580-810 Vdc, constante uitgangsspanning;
2) Uitgangsspanning: 50 ± 0,5 Vdc, ondersteunend voor aangepaste uitgangsspanning;
3) Uitgangsvermogen: 12000W (langdurig nominale uitgang), 15000W (piekwaarde ≤ 30 s);

4) Beschermingsfunctie
a. bescherming tegen ingangsoverspanning en -onderspanning: afsluitingsbescherming, foutverwijdering en zelfherstel;
b. Bescherming tegen uitgangsoverstromingen: bescherming tegen constante stroom, foutverwijdering en zelfherstel;
c. Bescherming tegen kortsluiting bij uitgangen: beperking van de uitgangsstroom, verwijdering van storingen en zelfherstel;
d. Bescherming tegen uitgangsovertemperatuur: de shelltemperatuur is 95 ± 2,5 oC, en na afkoeling wordt deze uitgeschakeld en zelfhersteld;
e. Bescherming tegen uitgangsoverspanning: automatisch uitschakelen en vergrendelen, opnieuw starten en stroom herstellen;

5) Communicatiefunctie: CAN-communicatie, melding van spanning, stroom, temperatuur en andere gegevens en status;
6) Installatiewijze: reservering van de installatieoren en bevestiging met schroeven;
7) Verwarmingsmethode: ingebouwde ventilator voor actieve warmteafvoer, gereserveerde luchtleiding voor gedwongen luchtkoeling;
8) Interface: Input XT60, uitgangXT90 ofdraadverwijdering, ondersteuning van interface aanpassing;
9) Afmeting: 295*254*71 ± 0,5 mm (exclusief installatie-oren en -interfaces);
10) Gewicht: 4,5 ± 0,1 kg (exclusief externe aansluitingen en draden);

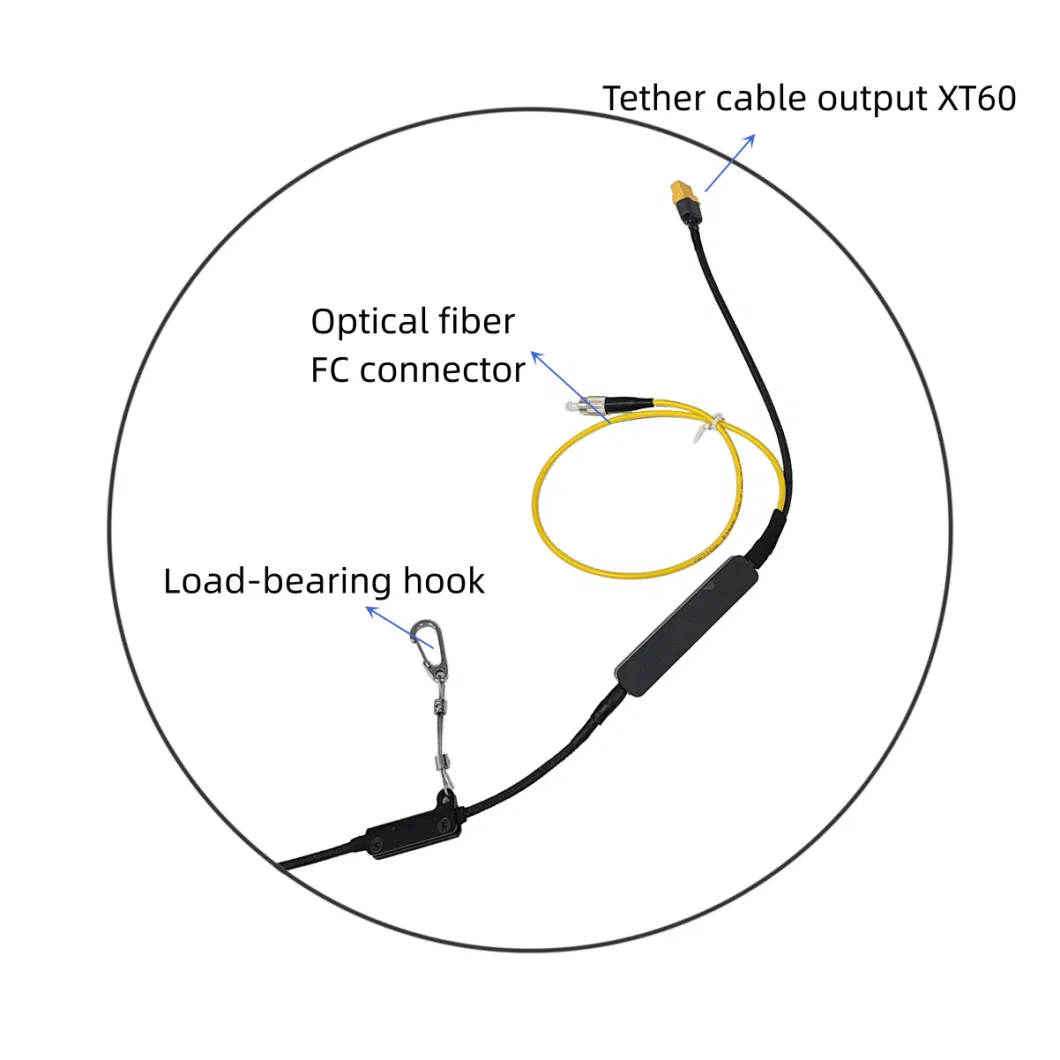

4.Tether cin staat

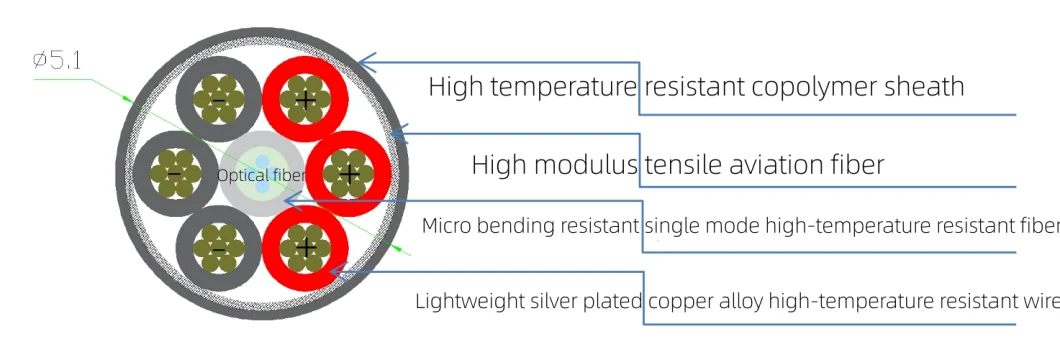

1) Materiaal: meerdere strengen zilvergeplatte koperdraad, composiet fluoroplastische isolatielaag, strak ingepakte glasvezel-eenheid, hoge temperatuurbestendige copolymeren omhulsel,hoogspanningsmodule luchtvaartvezelgeweven laag;
2) Werkstroom: 15-20A;
3) Gelijkstroomweerstand: 2,5 ± 0,2 Ω, 100m lus @ 20 oC,
4) Treksterkte: ≥ 150 kg, bestand tegen herhaalde terugtrekking en loslaattijden ≥ 1000 keer;
5) Isolatievermogen: ≥ 3000 Vdc, geen storing gedurende 1 minuut;
6) Kabellengte: 220 ± 2 m (ondersteunt aangepaste kabellengtes van 160~330 m);
7) Glasvezelcommunicatie: de standaardconfiguratie omvat geen glasvezels en 1-2 glasvezels zijn optioneel;
8) Buitendeurs: 4,9 ± 0,2 mm;
9) Gewicht: 29 ± 0,5 g/m.


5. Geactiveerd vastgebonden spoelsysteem

1) Inlaatspanning: 260~530Vac (3-fase, binnenvermogen/generator).
2) Uitgangsspanning: 400~750Vdc verstelbaar, fabriek standaard 750Vdc;
3) Uitgangsvermogen: 20000 W;


4) Bescherming:
A. Invoeroverspanning en -onderspanning: afsluitingsbescherming, foutverwijdering en zelfherstel;
B. Bescherming tegen uitgangsoverstromingen: bescherming tegen constante stroom, foutverwijdering en zelfherstel;
C. Bescherming tegen kortsluiting bij uitgangen: beperking van de uitgangsstroom, verwijdering van storingen en zelfherstel;
D. Bescherming tegen uitgangsovertemperatuur: de shelltemperatuur is 95 ± 2,5 oC en na afkoeling is het zelfherstelbaar;
E. Bescherming tegen uitgangsoverspanning: automatisch uitschakelen en vergrendelen, opnieuw starten en aansteken voor herstel;

5) Gegevensweergave: met een touchscreen van 4,3 inch worden stroom, spanning, temperatuur, kabellengte, bedieningsgegevens, storingsgegevens en andere gegevens weergegeven;
6) Alarmfunctie: in geval van systeemfout schuift het scherm om de foutinformatie weer te geven en knippert het foutwaarschuwingslicht rood en piept;
7) Communicatiefunctie: Modbus TCP-communicatie (standaardproduct heeft geen open interface), ondersteunt bekabelde communicatie en mobiele telefoon synchrone weergave
8) Trekkingssnelheid: 0~2 m/s, 10 versnellingen verstelbaar;
9) Inhaal- en losspanning: de inhaal- en losspanning is verdeeld in 10 versnellingen, die kunnen worden verstelbaar;
10) Werkwijze: passieve uitrolkabel, actieve inrolkabel, automatische aansluitkabelwinding en knop gedwongen inrolkabel;
11) Draagbaar vervoer: kan worden vervoerd of verplaatst in een auto, optioneel met trekstang en rolcomponenten.
12) Interface: Invoer vijf kern-luchtvaartpoort, FC-poort met glasvezel (optioneel), netwerkpoort voor communicatie, type-c;
13) Knoppen en schakelaars: uitgangsknop voor hoge spanning, kabelrol in gedwongen knop, wisselstroominvoerschakelaar, alarmlamp;
14) Glasvezelcommunicatie: standaardconfiguraties bevatten geen glasvezels en kunnen worden uitgerust met één of meerdere optische opto-elektronicacompositkabel.
15) Grootte: 645*550*350 mm (opslagstatus).
16) Gewicht: 40 kg (exclusief optionele onderdelen)
17) Werktemperatuur: -25°C tot 55°C.
18) Hoogte: 3000 m.

Veelgestelde vragen

1. **V: Wat is MYUAV's aangesloten energiecentrale? **.
**A:** De aangesloten elektriciteitscentrale van MYUAV is een innovatieve oplossing voor het opwekken van elektriciteit op grote hoogte die gebruikmaakt van aangesloten drone-technologie om een grote drone aan te sluiten op een grondenergiebron.De drone draagt een kleine windturbine of zonnepaneel om hoog in de lucht te vliegen, met behulp van wind- of zonlichtbronnen op grote hoogte om elektriciteit te genereren, en stuurt de stroom vervolgens via aangesloten kabels terug naar de grond.

2. **V: Hoe werkt de MYUAV-aangesloten energiecentrale? **
**A:** Het werkingsprincipe is voornamelijk om de drone als platform te gebruiken om hem te tillen naar de hoogte die de traditionele windturbine niet kan bereiken, waar de windsnelheid stabieler en sterker is,Daardoor wordt de energie-efficiëntie verbeterdDe UAV ontvangt een constante stroomtoevoer via hoogsterke kabels die aan de grond zijn bevestigd om de vlucht van de UAV en de werking van de energieopwekkingsapparatuur te handhaven.

3. **V: Hoe efficiënt is de MYUAV-aangesloten energiecentrale? **.
**A:** Omdat de werkelijke gegevens afhankelijk zijn van het specifieke UAV-model en de configuratie van de energieopwekkingsapparatuur,Het is mogelijk dat MYUAV de elektriciteitsopwekking per oppervlakte-eenheid heeft verhoogd door efficiënt gebruik te maken van wind- of zonne-energiebronnenIn vergelijking met traditionele grondcentrales heeft wind- of zonne-energie op grote hoogte een hoger potentieel voor energieopwekking per oppervlakte-eenheid.Maar de exacte efficiëntiecijfers moeten verwijzen naar de productprestatie-indicatoren die door de MYUAV-onderneming zijn verstrekt..

4. **V: In welke omgeving kunnen MYUAV-aangesloten energiecentrales werken? **.
**A:** De aangesloten energiecentrales van MYUAV moeten in staat zijn om te werken binnen een veilig bereik van meteorologische omstandigheden, zoals het vermijden van extreme weersomstandigheden,Terwijl de veiligheid en stabiliteit van vastgebonden kabels worden gewaarborgdVoor gedetailleerde normen dient vóór aankoop met de MYUAV te worden geraadpleegd over de specifieke omstandigheden van de bedrijfsomgeving.

5. **V: Hoe herstellen en onderhouden vastgebonden UAV's? **.
**A:** MYUAV kan zijn uitgerust met een geautomatiseerd of semi-geautomatiseerd herstelsysteem om het getemde UAV indien nodig veilig te laten landen en te herstellen,tijdens het uitvoeren van regelmatige onderhoudscontroles van de energieopwekkingsapparatuur van de UAVHet onderhoudsproces kan de integriteitsinspectie en de reparatie van de drone, het elektriciteitssysteem, de energieopwekkingsapparatuur en de aangesloten kabels omvatten.

De bovenstaande informatie is opnieuw gebaseerd op de algemene toepassing van de technologie van vastgebonden UAV's.Neem contact op met het bedrijf voor de meest recente en nauwkeurige productbeschrijvingen., prestatieparameters en serviceondersteuning.
