MYUAV stroomvoorziening System Tether Drone System

MYUAV stroomvoorziening System Tether Drone System

1.Typische kenmerken
1) Licht en draagbaar: klein, lichtgewicht, draagstaaf of draagbaar, gemakkelijk te dragen en snel in te zetten;

2)Eenvoudige bediening: nadat de verbinding is ingeschakeld, is het niet nodig om de UAV te bedienen tijdens het opstijgen en landen, gewoon de UAV te bedienen;

3) Krachtig: uitgebreide in- en uitgangsbeschermingsfunctie, opslag van bedrijfs- en storingsgegevens, draadloze communicatie en mobiele telefoon synchronisatie;

4)Automatische terugtrekking en terugtrekking: adaptieve aanpassing en automatische afdraaiing, opname en kabelopstelling volgens de lift en snelheid van het luchtvaartuig, zonder menselijke tussenkomst;

5) Stabilisatie van de constante spanning: de luchtstroomvoorziening heeft een breed bereik aan invoer en stabilizatie van de constante spanning.

2.Adaptieve drone
Het wordt gekoppeld aan overeenkomstige UAV's om een vastgebonden drone-systeem te vormen.
1) Steunvluchthoogte: 120~220 m (kabellengte: 220 m, gereserveerde veiligheidsgehalte);
2) Ondersteunend startgewicht: 30~55 kg (UAV-krachterefficiëntie verschilt, deze gegevens zijn uitsluitend ter referentie).

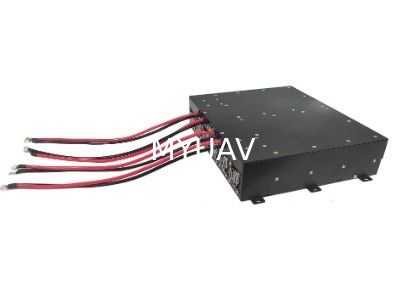

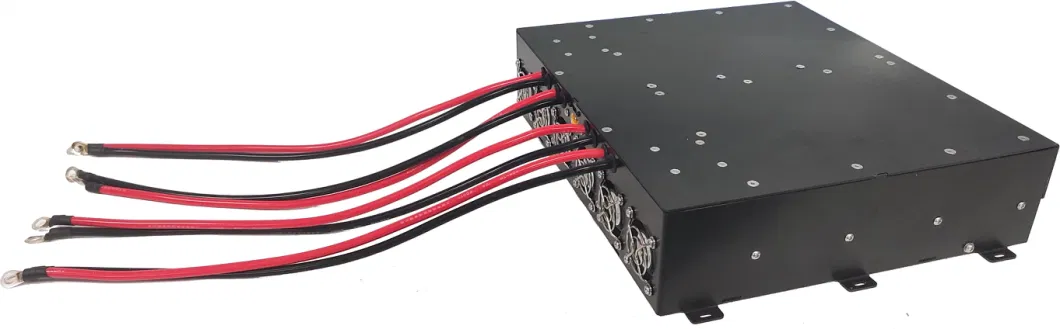

3.Air module(inboordvoeding)


1) Invoerspanning: 580~810Vdc breed bereik, constante uitgangsspanning;
2) Uitgangsspanning: 50 ± 0,5 Vdc, ondersteunend voor de aanpassing van de uitgangsspanning;
3) Uitgangsvermogen: 12000W (langdurig nominale uitgang), 15000W (piekwaarde ≤ 30 s);

4) Beschermingsfunctie
A. Invoeroverspanning en -onderspanning: afsluitingsbescherming, foutverwijdering en zelfherstel;
B. Bescherming tegen uitgangsoverstromingen: bescherming tegen constante stroom, foutverwijdering en zelfherstel;
C. Bescherming tegen kortsluiting bij uitgangen: beperking van de uitgangsstroom, verwijdering van storingen en zelfherstel;
D. Bescherming tegen uitgangsovertemperatuur: de shelltemperatuur is 95 ± 2,5 oC en na afkoeling en zelfherstel;
E. Bescherming tegen uitgangsoverspanning: automatisch uitschakelen en vergrendelen, opnieuw starten en aansteken voor herstel;

5) Communicatiefunctie: CAN-communicatie, melding van spanning, stroom, temperatuur en andere gegevens en status;
6) Installatiewijze: gereserveerde installatieloop en bevestigd met schroeven;
7) Warmteafvoermodus: ingebouwde ventilator voor actieve warmteafvoer, gedwongen luchtkoeling via een gereserveerde luchtleiding;
8) Interface: input XT60, output XT90, ondersteuning van interface aanpassing;
9) Grootte: 295*254*71 ± 0,5 mm (exclusief montagebeugel en interface);
10) Gewicht: 4,5 ± 0,1 kg (exclusief externe aansluitingen en draden).


4.Tether cin staat


1) Materiaal: meerdere strengen zilvergeplatte koperdraad, composiet fluoroplastische isolatielaag, strak ingepakte glasvezel-eenheid, hoge temperatuurbestendige copolymeren omhulsel,High modulus trekvezel vlecht van luchtvaartkwaliteit;
2) Werkstroom: 15~20A;
3) Gelijkstroomweerstand: 2,5 ± 0,2 Ω, 100m lus @ 20 oC,
4) Treksterkte: ≥ 200 kg, weerstand tegen herhaalde terugtrekking en loslaten ≥ 1000 keer;
5) Isolatievermogen: ≥ 3000 Vdc, geen storing gedurende 1 minuut;
6) Steeklengte: 220 ± 2 m;
7) Optische glasvezelcommunicatie: 1 glasvezel is aangepast met FC-connector (optioneel);
8) Buitendeurs: 4,5 ± 0,2 mm;
9) Gewicht: 46 ± 0,5 g/m.

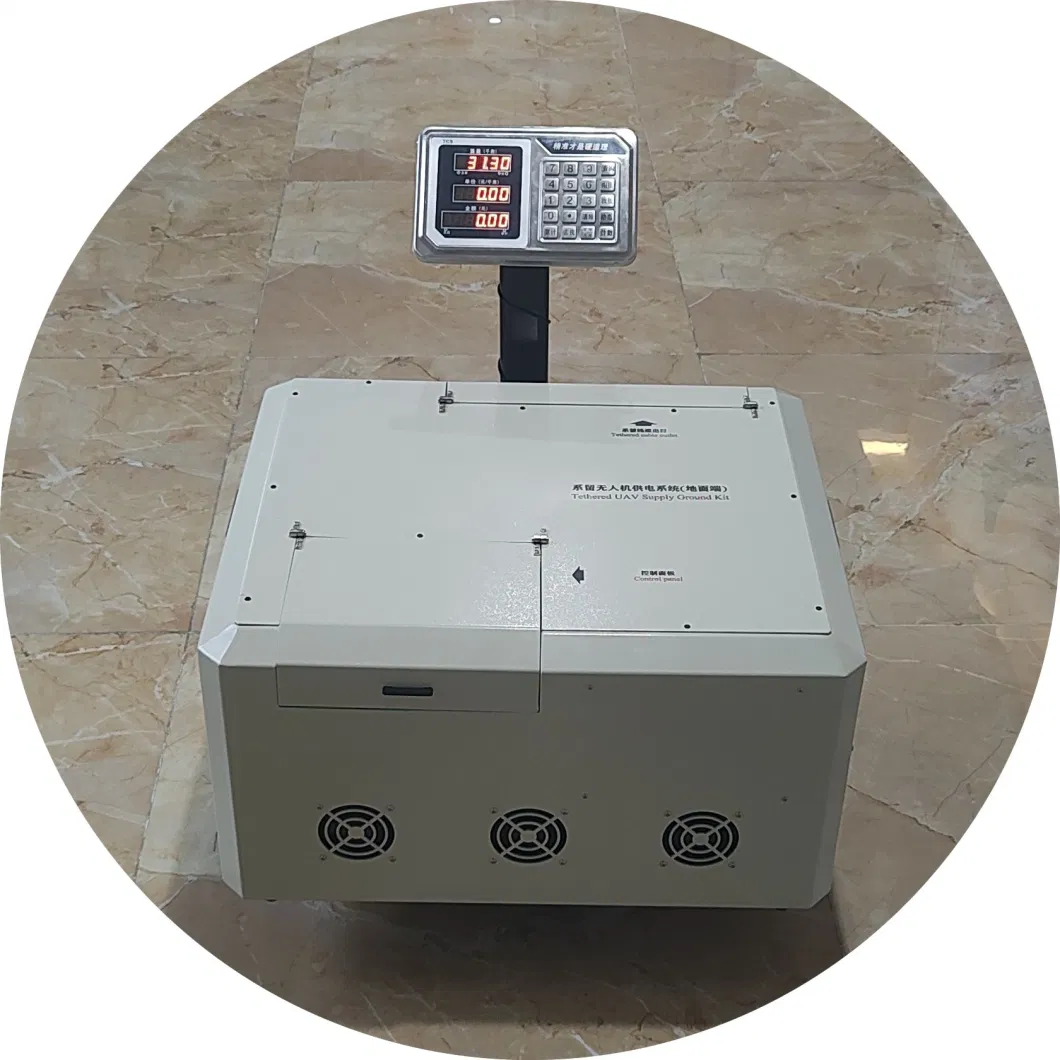

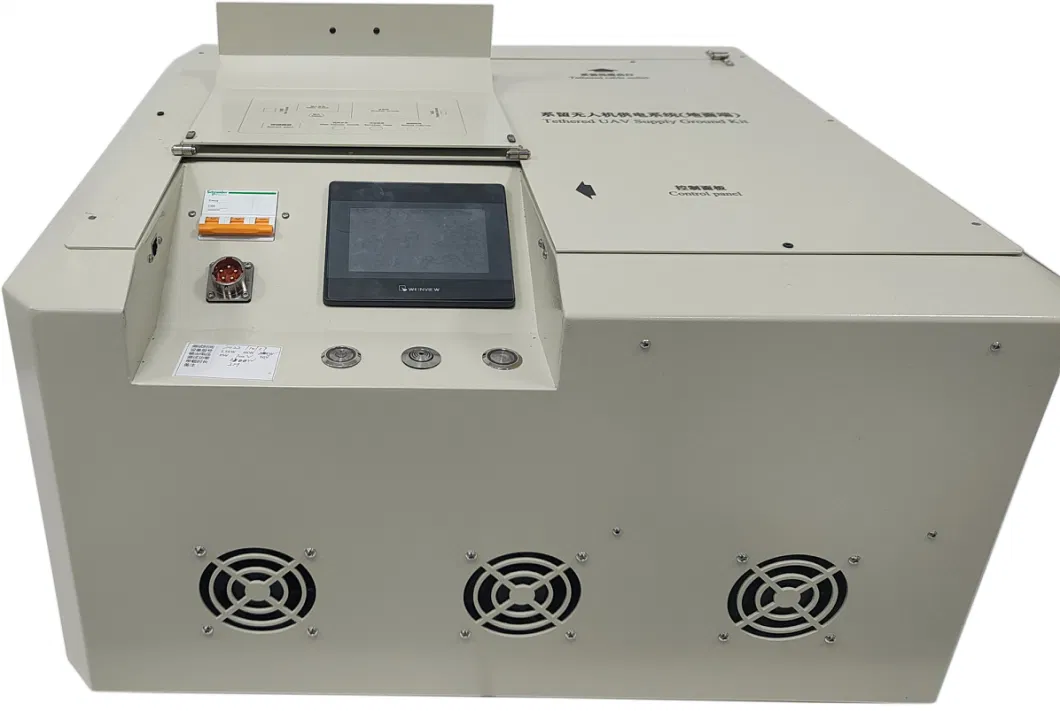

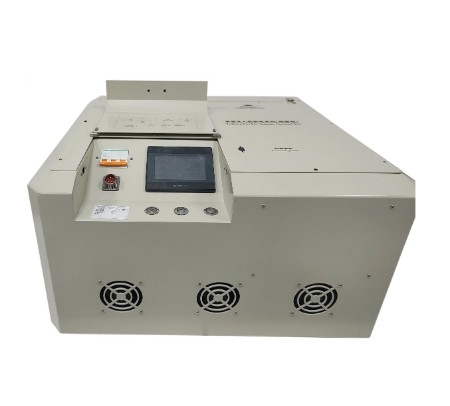

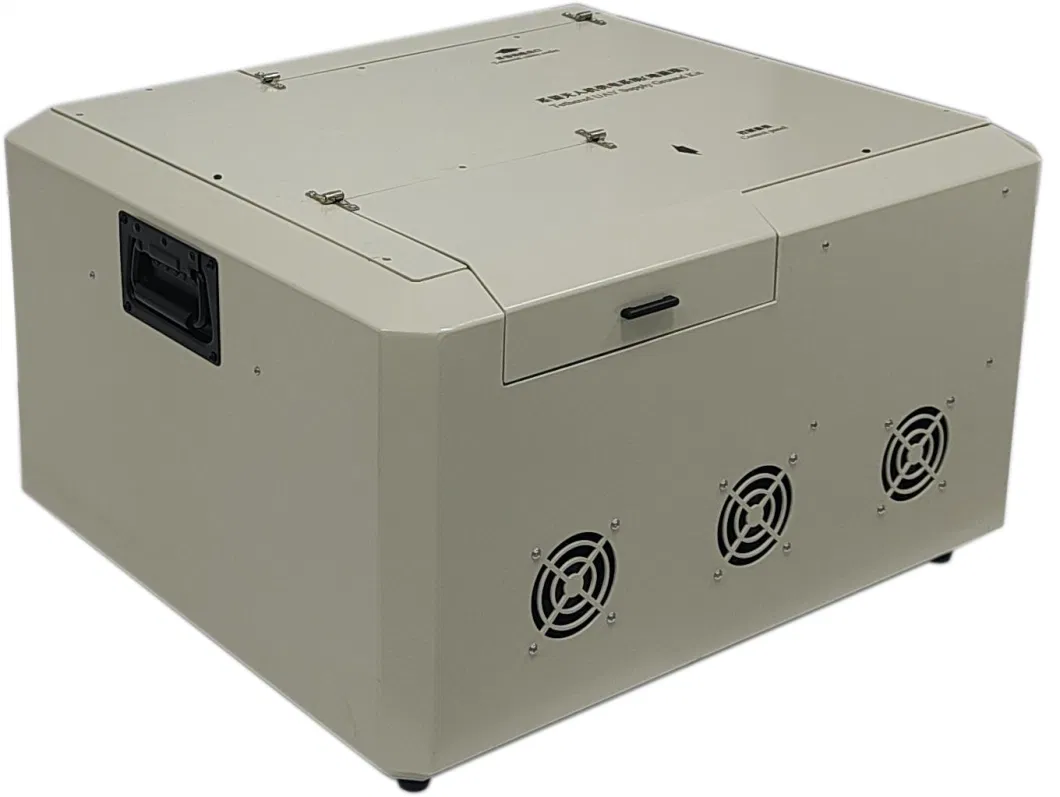

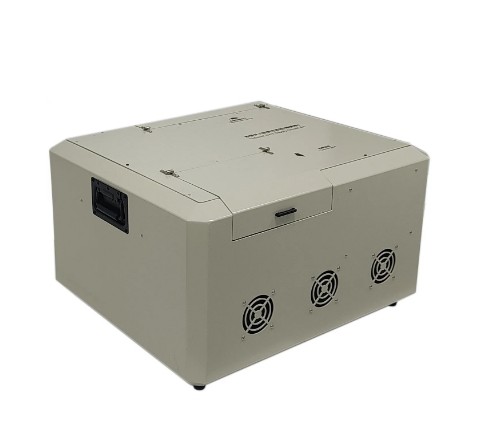

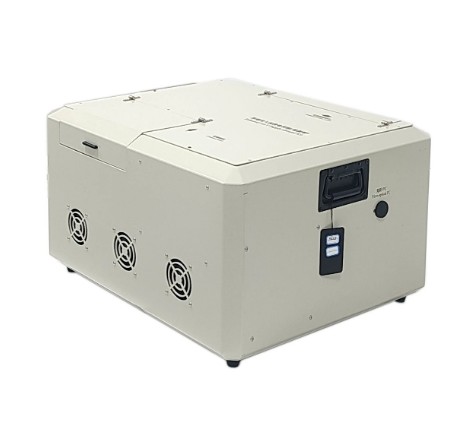

5.Groundmodule(Tetheringdoos)


1) Inlaatspanning: 270~490Vac driefasig, 50/60Hz;
2) Uitgangsspanning: 400~750Vdc verstelbaar, fabriek standaard 750Vdc;
3) Uitgangsvermogen: 20000 W;

4) Beschermingsfunctie
A. Invoeroverspanning en -onderspanning: afsluitingsbescherming, foutverwijdering en zelfherstel;
B. Bescherming tegen uitgangsoverstromingen: bescherming tegen constante stroom, foutverwijdering en zelfherstel;
C. Bescherming tegen kortsluiting bij uitgangen: beperking van de uitgangsstroom, verwijdering van storingen en zelfherstel;
D. Bescherming tegen uitgangsovertemperatuur: de shelltemperatuur is 95 ± 2,5 oC en de koeling is zelfherstel;
E. Bescherming tegen uitgangsoverspanning: automatisch uitschakelen en vergrendelen, opnieuw starten en aansteken voor herstel;

5) Gegevensweergave: met een touchscreen van 4,3 inch worden stroom, spanning, temperatuur, lengte van de kabel, bedrijfsverslag, storingsverslag en andere gegevens weergegeven;
6) Alarmfunctie: wanneer het systeem storingen heeft, wordt op het scherm de foutinformatie weergegeven en flitst het foutwaarschuwingslicht rood en piept;
7) Communicatiefunctie: gereserveerde netwerkinterface, Modbus tcp-communicatie, draadloze communicatie ondersteunen en mobiele telefoon synchronisatie display;
8) In- en uitrol van de kabel max. snelheid: 0~2 m/s, 10 versnellingen verstelbaar;
9) In- en uitspanning van de kabelrol: de in- en uitspanning van de kabelrol is verdeeld in 10 versnellingen, die kunnen worden verstelbaar;
10) Werkwijze: passieve uitrol, actieve inrol, automatische draadregeling, en kan op de knop drukken om in de rustkabel te worden gedwongen te rollen;
11) Draagtransport: draagstaaf en draagbare handdraagbare;
12) Interface: ingang 3-kern luchtvaartpoort, FC-poort voor glasvezel (optioneel), netwerkpoort voor communicatie, LAN-poort, type-c;
13) Knoppen en schakelaars: uitgangsknop voor hoge spanning, kabelrol in gedwongen knop, wisselstroominvoerschakelaar, alarmlamp;
14) Grootte: 645*550*350 ± 0,5 mm;
15) Gewicht: 40 ± 0,5 kg (inclusief aangesloten kabel).

Veelgestelde vragen

1. **V: Wat is MYUAV's aangesloten energiecentrale? **.
**A:** De aangesloten elektriciteitscentrale van MYUAV is een innovatieve oplossing voor het opwekken van elektriciteit op grote hoogte die gebruikmaakt van aangesloten drone-technologie om een grote drone aan te sluiten op een grondenergiebron.De drone draagt een kleine windturbine of zonnepaneel om hoog in de lucht te vliegen, met behulp van wind- of zonlichtbronnen op grote hoogte om elektriciteit te genereren, en stuurt de stroom vervolgens via aangesloten kabels terug naar de grond.

2. **V: Hoe werkt de MYUAV-aangesloten energiecentrale? **
**A:** Het werkingsprincipe is voornamelijk om de drone als platform te gebruiken om hem te tillen naar de hoogte die de traditionele windturbine niet kan bereiken, waar de windsnelheid stabieler en sterker is,Daardoor wordt de energie-efficiëntie verbeterdDe UAV ontvangt een constante stroomtoevoer via hoogsterke kabels die aan de grond zijn bevestigd om de vlucht van de UAV en de werking van de energieopwekkingsapparatuur te handhaven.

3. **V: Hoe efficiënt is de MYUAV-aangesloten energiecentrale? **.
**A:** Omdat de werkelijke gegevens afhankelijk zijn van het specifieke UAV-model en de configuratie van de energieopwekkingsapparatuur,Het is mogelijk dat MYUAV de elektriciteitsopwekking per oppervlakte-eenheid heeft verhoogd door efficiënt gebruik te maken van wind- of zonne-energiebronnenIn vergelijking met traditionele grondcentrales heeft wind- of zonne-energie op grote hoogte een hoger potentieel voor energieopwekking per oppervlakte-eenheid.Maar de exacte efficiëntiecijfers moeten verwijzen naar de productprestatie-indicatoren die door de MYUAV-onderneming zijn verstrekt..

4. **V: In welke omgeving kunnen MYUAV-aangesloten energiecentrales werken? **.
**A:** De aangesloten energiecentrales van MYUAV moeten in staat zijn om te werken binnen een veilig bereik van meteorologische omstandigheden, zoals het vermijden van extreme weersomstandigheden,Terwijl de veiligheid en stabiliteit van vastgebonden kabels worden gewaarborgdVoor gedetailleerde normen dient vóór aankoop met de MYUAV te worden geraadpleegd over de specifieke omstandigheden van de bedrijfsomgeving.

5. **V: Hoe herstellen en onderhouden vastgebonden UAV's? **.
**A:** MYUAV kan zijn uitgerust met een geautomatiseerd of semi-geautomatiseerd herstelsysteem om het getemde UAV indien nodig veilig te laten landen en te herstellen,tijdens het uitvoeren van regelmatige onderhoudscontroles van de energieopwekkingsapparatuur van de UAVHet onderhoudsproces kan de integriteitsinspectie en de reparatie van de drone, het elektriciteitssysteem, de energieopwekkingsapparatuur en de aangesloten kabels omvatten.

De bovenstaande informatie is opnieuw gebaseerd op de algemene toepassing van de technologie van vastgebonden UAV's.Neem contact op met het bedrijf voor de meest recente en nauwkeurige productbeschrijvingen., prestatieparameters en serviceondersteuning.
