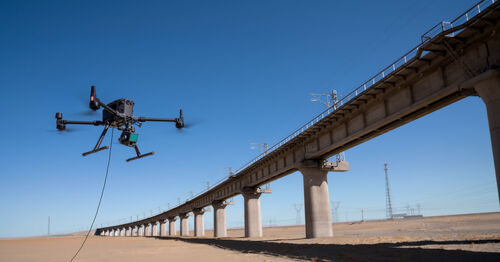

Het Bridge Inspection UAV Tethered System is een zeer nauwkeurig, onbeperkt duurzaam UAV-systeem voor het inspecteren van scheuren aan de onderzijde van brugconstructies.MYUAV levert continue stroom aan de UAV via een aangesloten stroomtoevoer, waardoor het UAV gedurende langere tijd kan zweven en inspectietaken kan uitvoeren.
1.Systeemcompositie
Verbindingsstroom:op het brugoppervlak of op de grond geplaatst om de UAV via een elektrische aansluiting continu van stroom te voorzien.
UAV:uitgerust met een beeldopname-systeem met hoge resolutie (bijv. gimbal en schokbestendige camera), dat verantwoordelijk is voor het inspecteren van het brugoppervlak.
Navigatie- en positioneringsmodule:gebruikt een traagheidsnavigatiesysteem en/of een GPS-systeem voor het navigeren en positioneren van het UAV en het verkrijgen van positie-informatie die overeenkomt met het oorspronkelijke beeld en het brugoppervlak.
Module voor gegevensverwerking:omvat de beeldverwermingsmodule, de positionerings- en navigatiemodule, de processor en het geheugen, die verantwoordelijk zijn voor de verwerking en opslag van gegevens.
2.Proces van testen
Eerste beeldverwerving:De UAV start en landt vanaf het brugdek of de grond, fotografeert het brugoppervlak en krijgt het eerste beeld.
Grijze schaalcorrectie:Op het oorspronkelijke beeld wordt een grijschaalcorrectie uitgevoerd om het geluidssignaal te verwijderen dat wordt veroorzaakt door onevenwichtige hulpverlichting.
Beeldsegmentatie:Het gecorrigeerde beeld wordt onderverdeeld in beeld op pixelniveau, beeld op celniveau en beeld op blokniveau en het willekeurige geluidssignaal wordt door grijschaalberekening geëlimineerd.en dan wordt het achtergrondsignaal op het brugoppervlak geëlimineerd op basis van de berekening van het neighbourhood difference histogram segmentatie, zodat het scheurgebied op het brugoppervlak kan worden ontdekt.
Randevolging:Randevolging wordt uitgevoerd op het scheurgebied om de geometrische kenmerken van de scheur te extraheren.
Gegevensverwerking:Verwerk de verkregen beeldgegevens met behulp van AI-herkenningstechnologie om de ziektepunten te identificeren en deze in 3D-visualisatie weer te geven.
3Voordelen van vastgebonden drones
Gemakkelijk te bedienen:de exploitant zich op een veilige plaats op de brug of op de grond bevindt, de bediening eenvoudig is en het normale verkeer niet beïnvloedt.
Sterk uithoudingsvermogen:In vergelijking met een eenvoudige drone (duur van ongeveer 30 minuten) heeft de vastgebonden drone grondkracht en kan ze continu vliegen.
Hoge detectie nauwkeurigheid:Hoge-resolutie-inspectiebeelden in combinatie met AI-herkenningstechnologie maken de identificatie van ziektevlekken nauwkeuriger en uitgebreider.
Hoge veiligheid:Er is geen kader of mand nodig om mee te werken aan de personeelsinspectie, wat de veiligheid aanzienlijk verbetert.
4.toepassingsscenario's
Het bruginspectie-UAV-verbindingssysteem wordt veel gebruikt bij de inspectie van verschillende soorten bruggen.met name voor gebieden die moeilijk te bereiken zijn of waar potentiële veiligheidsrisico's zijnDoor de toepassing van dit systeem kunnen brugziekten en -afwijkingen tijdig worden ontdekt.een wetenschappelijke basis voor de reparatie en het onderhoud van bruggen.
In het algemeen zal het bruginspectie-UAV-verbindingssysteem van MYUAV met de voortdurende ontwikkeling en verbetering van de technologie een steeds belangrijkere rol spelen op het gebied van bruginspectie.
