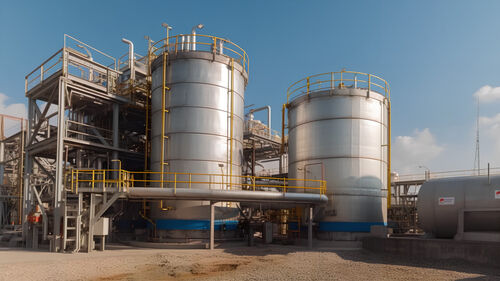

In het productieproces van grote industriële ondernemingen in chemische parken en olieraffinaderijen kunnen industriële apparatuur, met name pijpleidingen, tijdens het gebruik versleten raken.kleppeën en andere onderdelen van de pijpleiding, scheuren, losse en andere problemen, die leiden tot methaanlekken; tijdens het gebruik kunnen werknemers methaanlekken veroorzaken door nalatigheid, onachtzaamheid, onjuiste werking, enz.;onjuist onderhoud van apparatuur, zoals het niet regelmatig inspecteren en vervangen van beschadigde onderdelen, enz.; leidingen kunnen last hebben van corrosie tijdens langdurig gebruik, met name leidingen die corrosieve stoffen vervoeren.kan tijdens langdurig gebruik worden gecorrodieerd, met name pijpleidingen die corrosieve stoffen vervoeren, wat kan leiden tot een vermindering van de wanddikte van de pijpleiding, waardoor methaanlekkages ontstaan.
Ondernemingen moeten het onderhoud en het beheer van apparatuur versterken, oudere onderdelen van apparatuur regelmatig inspecteren en vervangen, de vaardigheden en het bewustzijn van de gebruikers verbeteren,en ervoor zorgen dat de processtroom redelijk is om het risico op methaanlekken te verminderen.
# Laser methaan inspectie programma #
Het UAV-laser methaan telemetrie-instrument is in staat contactloze, lange afstandsdetectie van methaangas in de lucht, snel potentiële lekpunten te detecteren,en het effectief voorkomen van brand, explosie en andere veiligheidsongevallen veroorzaakt door lekken.
Gebruikmakend van het principe van de TDLAS-techniek voor tunable diode laser absorptiespectroscopie, kunnen tunable diode lasers lasers met variabele golflengten uitzenden.Deze lasers worden gekenmerkt door een zeer smalle lijnbreedte en hun golflengte kan worden afgestemd door het variëren van de injectie stroomDoor de injectie-stroom van de laser aan te passen, kan de golflengte van de laser worden gemaakt om door een specifiek bereik te vegen dat de absorptiepieken van de moleculen van het gemeten gas omvat (bijv.gAls de golflengte van de laser de absorptiepieken van de methaanmoleculen doorkruist, absorberen de methaanmoleculen energie van de laser.Het vermogen van elk gasmolecuul om licht op een bepaalde golflengte te absorberen, wordt bepaald door zijn moleculaire structuur en energieniveauVolgens de wet van Beer-Lambert is de mate waarin een gasmolecuul licht absorbeert recht evenredig met de concentratie van het gasmolecuul.door te meten hoeveel laserlicht wordt opgenomenMet lasermethanetelemetrie wordt de aanwezigheid en concentratie van methaan bepaald door de absorptie in een gasmonster te analyseren.Omdat methaanmoleculen laserlicht op bepaalde golflengten selectief absorberen, kan de concentratie van methaangas nauwkeurig worden vastgesteld door nauwkeurig de mate van absorptie van laserlicht te meten.
1 Inspectieplatform
Het UAV-platform in combinatie met de LC30Pro-laserdetector voor methaan maakt contactloze metingen mogelijk in vergelijking met traditionele elektrochemische sensoren.
Vliegplatform:Het vliegdekschip is een DJI Jingwei M350 RTK drone.De lasermethaan telemetrieapparatuur kan dynamische driedimensionale monitoring van belangrijke aandachtsgebieden realiserenWat de gegevens betreft, worden de GPS-coördinaten en het tijdstip van opname vastgelegd op de video en foto's, die rijk zijn aan informatie en geloofwaardige gegevens, en de daaropvolgende archivering en forensische onderzoek vergemakkelijken.Bovendien, ondersteunt het de aanpassing van driewegmodellen.
Telemetrie met lasermethaan:LC30PRO laser methaan detector kan snel sporen methaan gas in de lucht te vinden, de verste detectie afstand kan 150 meter bereiken, en wordt niet beïnvloed door omgevingsfactoren zoals temperatuur,luchtvochtigheidEen reactietijd van 25 ms zorgt ervoor dat de drone nog steeds een stabiele en betrouwbare gegevensuitgang kan behouden bij hoge snelheid.
2 Back-end monitoringsoftware
Monitoring achtergrond systeem in het inspectieproces kan real-time weergave van de status van de drone (ondersteuning remote control App terminal / PC browser display), methaan meting gegevens,in geval van lekkage van de pijpleiding, zal de eindapparatuur automatisch alarmeren en de gegevens registreren (tijd, coördinaten, lekkageconcentratie,In het kader van de inspectieprocedure worden de inspectieverslagen automatisch in een later stadium gegenereerd..
(1) Curve display
Door de snelle reactiesnelheid van het apparaat kunnen de gegevens 50 keer per seconde worden uitgebracht.Schakel de datacurve-functie in tijdens de vlucht van de drone route..
(2) Registratie van afwijkingen
Tijdens de routevlucht neemt de drone automatisch foto's en registreert de huidige concentratiewaarde en de breedtegraad/lengtegraadcoördinaten.Na voltooiing van de inspectie, wordt het lekpunt automatisch gemarkeerd en kan de gebruiker op het pictogram klikken om gedetailleerde informatie te zien.
(3) Het opstellen van inspectieverslagen
Ondersteuning voor het genereren van inspectieverslag, het openen van het inspectieverslag, alle alarmpunkten worden weergegeven op de kaartinterface volgens de breedtegraad- en lengtegraadcoördinaten.,de concentratiewaarde en het nummer van de genomen foto worden automatisch weergegeven, zodat het alarmpunt verder kan worden gecontroleerd,en het rapport kan via e-mail worden geëxporteerd en verwijderd.
