MYUAV Nieuwe aangesloten voedingsmodule voor de DJI M3 drone

Volledige beschrijving
Gekoppelde dronesystemen
Meer uithoudingsvermogen, beveiligde gegevens en veiligere vluchten.

Het drone-gebonden systeem voor DJI drone-serie, DJI Mavic 3 en Mavic 3 enterprise drone,DJI M30 drone,DJI M300 DJI Matrice 300 RTK,DJI Flycart30,het DJI-banden systeem bestond uit 2 onderdelen, het grondcentrale met ingebouwde lier en de aangedreven power module, het wordt gebruikt voor langdurige luchtbewaking, maximale stroomvoorziening tot 12 uur,24 uur.

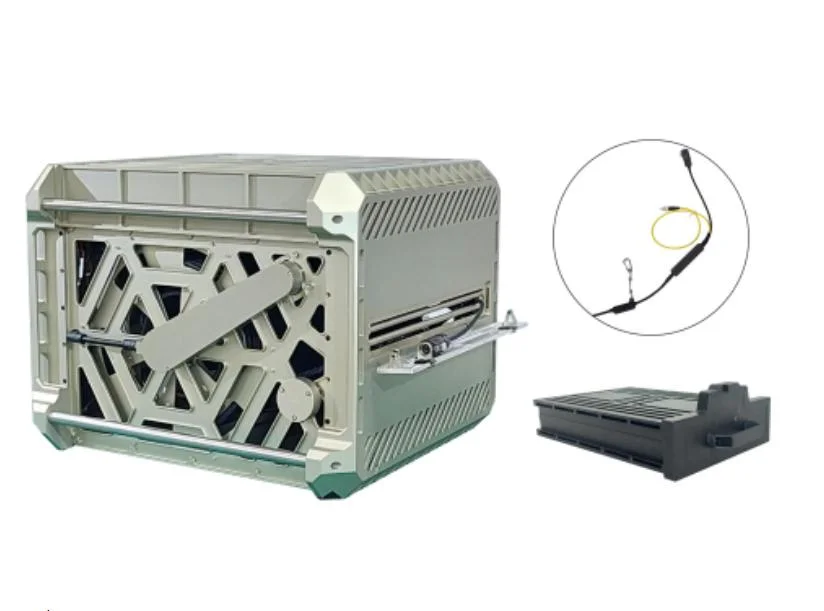

De hoogwaardige aluminium aangesloten krachtcentrale, en de aangebrachte power module, de spanningsbestendige, hoge sterkte aangesloten kabel, het automatische op- en loskabel lier systeem,met name het drone-gebonden systeem voor DJI Mavic 3 en Mavic 3 enterprise drone is lichtgewicht en draagbaar en heeft een sterke bescherming.

Specificaties

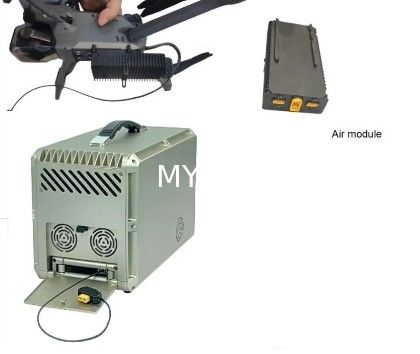

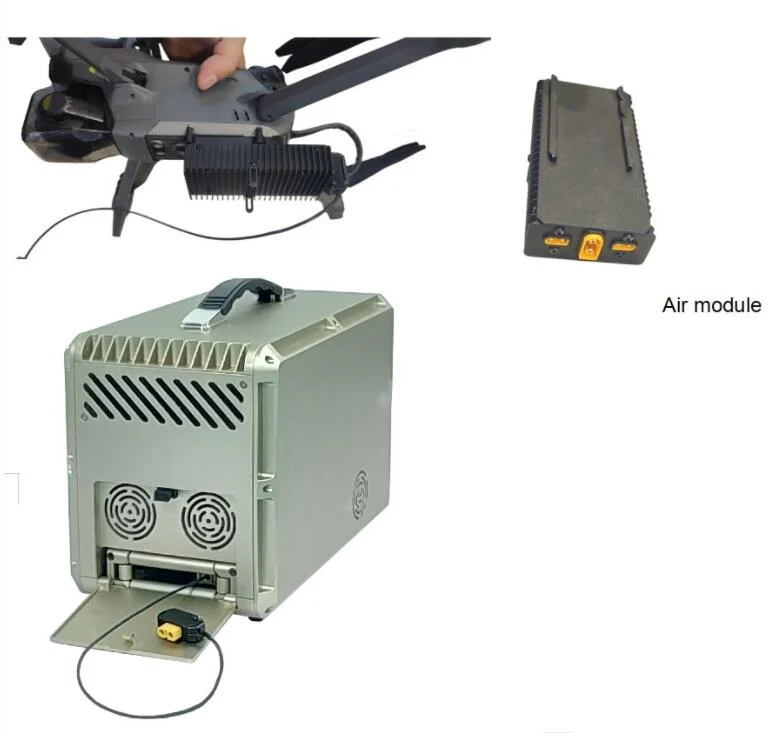

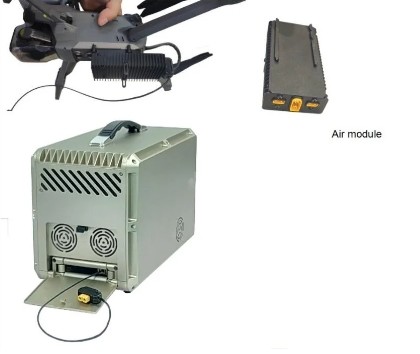

DJI Mavic 3 aangesloten voedingssysteem



Belangrijkste kenmerken

Ondersteuningsvluchthoogte:	33 mof 55 m
Ik...n-invoerspanningvan Ground Power Module	176-264Vac
Ouitgangsspanningvan Ground Power Module	300~420Vdc verstelbaar
SIzeen gewicht van de grondkrachtmodule	D265*W150*H175mm, Vijf kilo.
Ouitgangsspanningvan de luchtmodule	17.2 ± 0,2Vdc
Ouitgangsvermogenvan de luchtmodule	600 W
SIzeen gewicht van de luchtmodule	D105*W56*H25210G.

Omgevingskenmerken
1) Omgevingstemperatuur: -20°C tot 45°C (werk), -40°C tot 65°C (opslag).
2) Relatieve luchtvochtigheid: 10-80% RH (werk), 5-90% RH (opslag).
3) Hoogte: 0-3000 m.

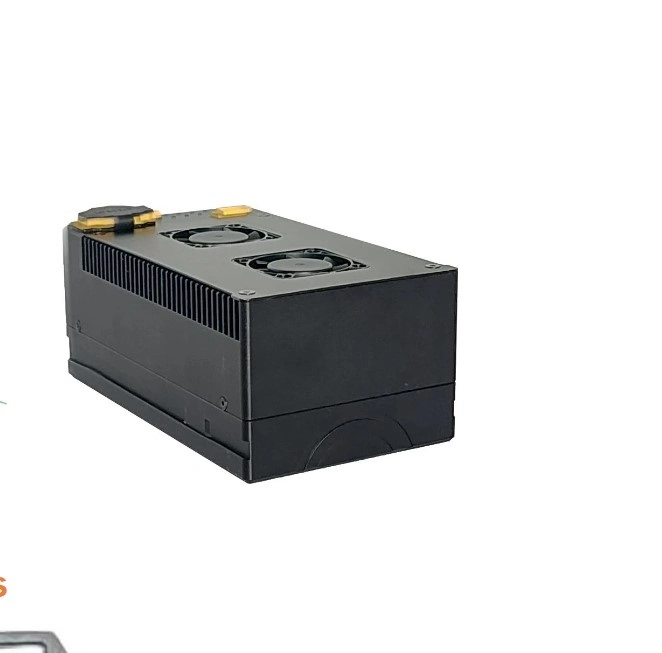

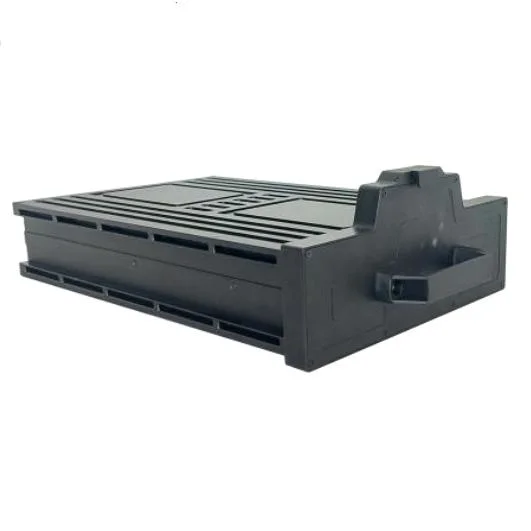

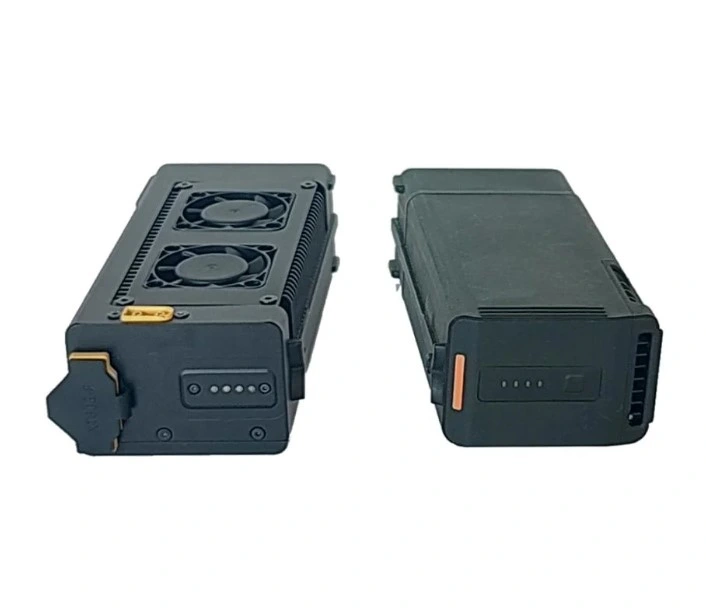

Energievoorziening voor luchtmodules
1) Invoerspanning: 330-430 Vdc breed bereik.
2) Uitgangsspanning: 17,2 ± 0,2 Vdc, constante uitgangsspanning.
3) Uitgangsvermogen: 600 W (langdurig nominale uitgang), 800 W (piekwaarde ≤ 10 s).
4) Beschermingsfunctie: bescherming tegen ingangsoverspanning en -onderspanning, uitgangsoverspanning, overstroom, kortsluiting en overtemperatuur.
5) Installatiewijze: Werktuigvrij knippen bij de installatie.
6) Warmteafvoeringsmethode: passieve warmteafvoer, natuurlijke luchtkoeling van de warmteafvoerende tanden.
7) Interface: Inlaatvergrendelings-luchtvaartpoort, uitgang XT30.
8) Afmetingen: 115 × 59 × 35 ± 0,5 mm, exclusief bevestigingsbeugels.
9) Gewicht: 300 ± 10 g, exclusief externe aansluitingen.
10) Beschermingsniveau: IP54.

Tetherkabel
1) Materiaal: zilvergeplatte lichtgewicht, hoge temperatuurbestendige luchtvaartdraad, composiet fluoroplastische isolatielaag, hoog modulus trekvezel van luchtvaartkwaliteit.
2) Stroom: 1,5-2A.
3) Gelijkstroomweerstand: 26 ± 0,2 Ω, 100m lus @ 20 oC,
4) Treksterkte: ≥ 50 kg, bestand tegen herhaalde terugtrekking en vrijlatingstijden ≥ 500 keer.
5) Isolatiespanning: ≥ 3000 Vdc, geen storing na 1 minuut.
6) Kabellengte: 33 ± 2 m, met ondersteuning van een aangepaste kabellengte.
7) Buitendeurs: 2,2 ± 0,1 mm.
8) Gewicht: 0,65 ± 0,05 kg/100 m.

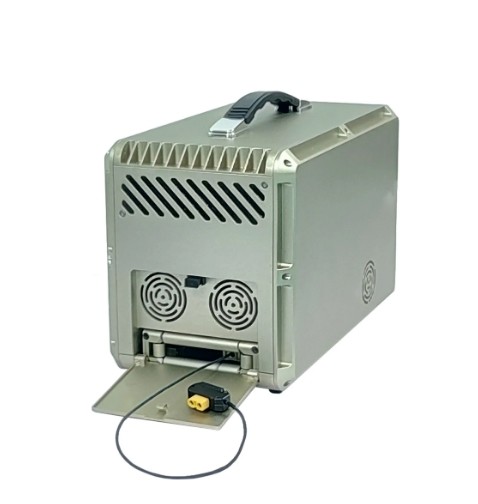

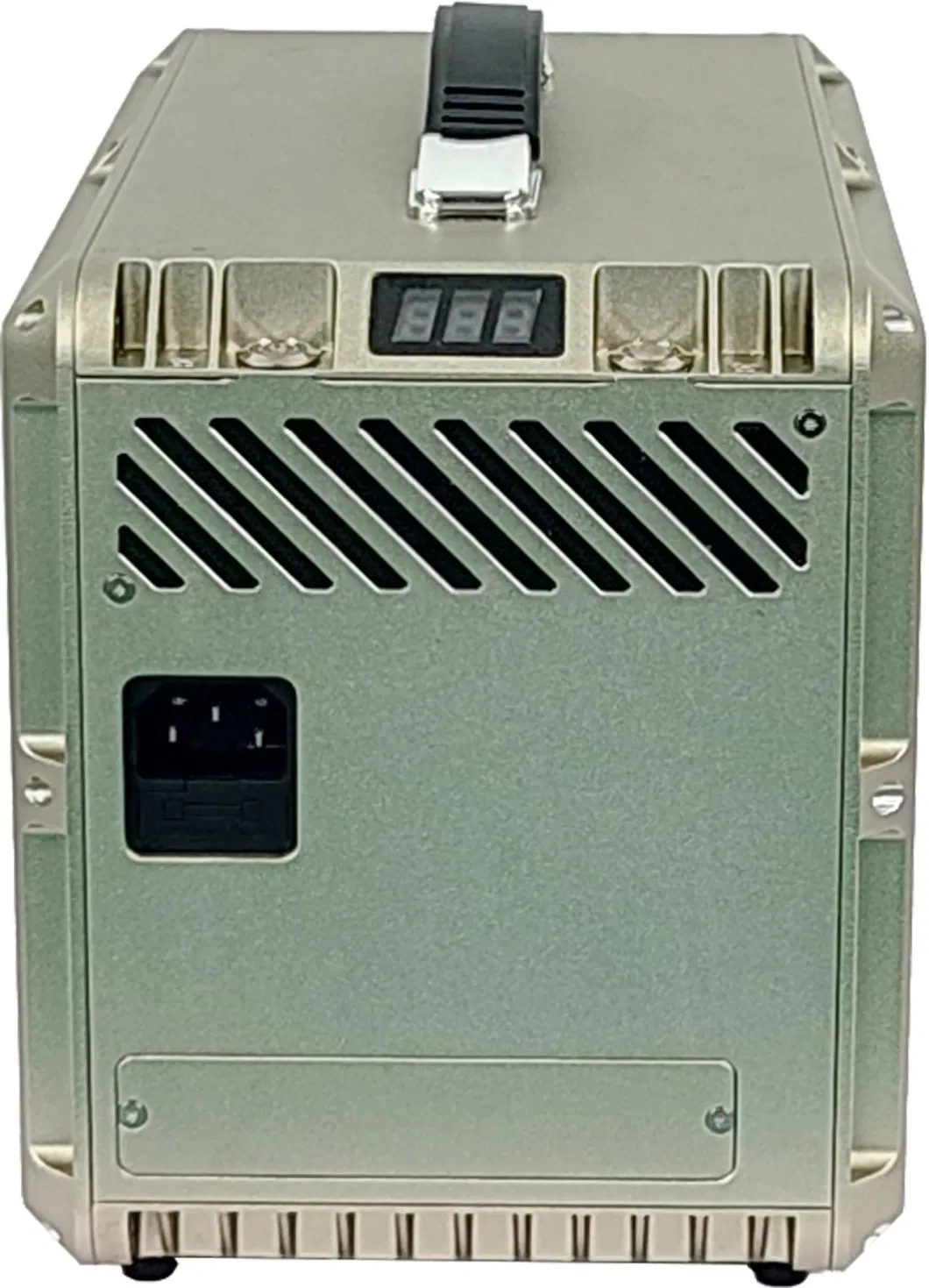

Tether ground box
1) Inlaatspanning: 176-264Vac breed bereik, enkelfasig 220Vac @ 45-65Hz.
2) Uitgangsspanning: 300~420Vdc verstelbaar, fabriekstandaard 400Vdc.
3) Uitgangsvermogen: 800 W (langdurig nominale uitgang), 1000 W (piekwaarde ≤ 30 s).
4) Duur van de opslagkabel: standaard opslagkabel 33 m, maximale opslagkabel ≥ 55 m.
5) In- en uitrolfunctie: passieve kabel uitrol, lange druk op de knop om automatisch in te rollen en handmatig wikkelen bij stroomverlies.
6) Beschermingsfunctie: bescherming tegen ingangsoverspanning en -onderspanning, uitgangsoverspanning, overstroom, kortsluiting en overtemperatuur.
7) Foutwaarschuwingsfunctie: het foutwaarschuwingslicht knippert rood en piept voor alarmoproep.
8) Interface: Inlaat stopcontact met schakelaar, kabel-uitvoer vergrendelende luchtvaartstopcontact.
9) Knoppen: Hoogspanningsknop aan/uit, kabelrol in gedwongen knop, alarmlamp
10) Grootte: 280 × 150 × 185 ± 0,5 mm, met uitzondering van voetpads en handgrepen.
11) Gewicht: 4,2 ± 0,1 kg, met inbegrip van 33 m kabel.
12) Beschermingsniveau: IPx4.
13) Vervoerapparatuur van het systeem: rugzakontwerp, de rugzak kan worden uitgerust met een compleet set aan hechtingssystemen, met inbegrip van een hechtingsgrondsysteem, een voedingsbron voor de luchtmodule, een verlichtingseenheid,andere toebehoren, met een totaalgewicht van 5,0 ± 0,2 kg.

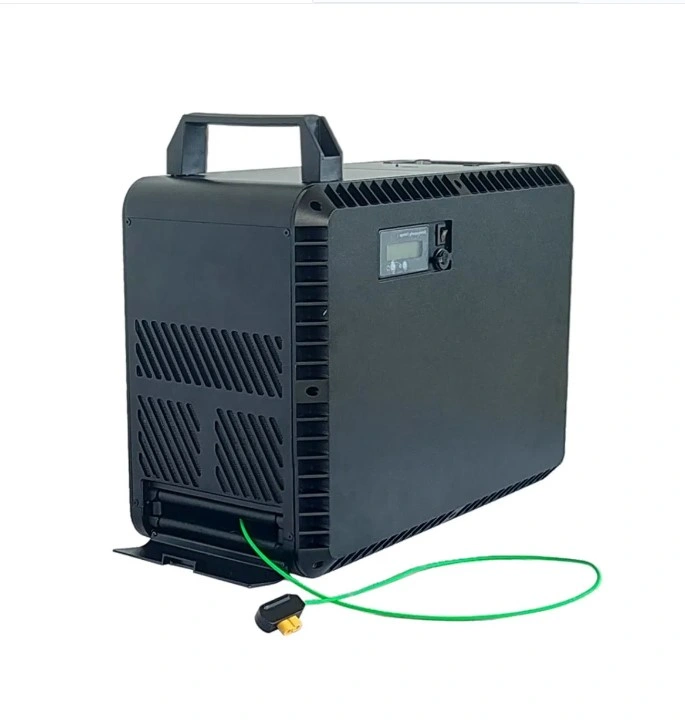

DJI M30 Tethering Drone System

Belangrijkste kenmerken

Ondersteuningsvluchthoogte:	55 m of 110 m
Inlaatspanning van de grondstroommodule	176-264Vac
Uitgangsspanning van de grondstroommodule	600~810Vdc verstelbaar
Grootte en gewicht van de grondkrachtmodule	360 × 180 × 260 mm, 9 kg.
Uitgangsspanning van de luchtmodule	25.5 ± 0,2 Vdc
Uitgangsvermogen van de luchtmodule	2000 W
Grootte en gewicht van de luchtmodule	156 × 75 × 48 mm, 570 G.

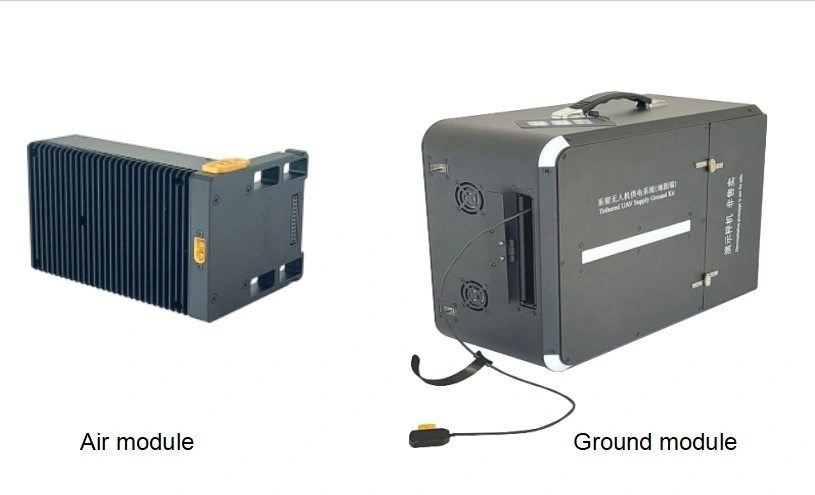

DJI M300/M350DroneTether-station

Belangrijkste kenmerken

Ondersteuningsvluchthoogte:	55m, 110m of 160m
Inlaatspanning van de grondstroommodule	176-264Vac
Uitgangsspanning van de grondstroommodule	600~830Vdc verstelbaar
Grootte en gewicht van de grondkrachtmodule	360 x 280 x 165 mm, 9,2 kg.
Uitgangsspanning van de luchtmodule	51.5 ± 0,2 Vdc
Uitgangsvermogen van de luchtmodule	3000 W
Grootte en gewicht van de luchtmodule	158 × 92 × 110 mm, 960 G.



DJI Flycart30 Tether aandrijfsysteem

Belangrijkste kenmerken

Ondersteuningsvluchthoogte:	110 m of 2200 m
Inlaatspanning van de grondstroommodule	176-264Vac
Uitgangsspanning van de grondstroommodule	600~800Vdc verstelbaar
Grootte en gewicht van de grondkrachtmodule	600 x 570 x 460, 54 kg.
Uitgangsspanning van de luchtmodule	59 ± 0,2 Vdc
Uitgangsvermogen van de luchtmodule	19200 W
Grootte en gewicht van de luchtmodule	468 × 308 × 142 mm,9.8kg.



- Dag en nacht missies.
- Radiorelais.
- Crisismanagement
- Bescherming van het terrein
- Verkeersbewaking.
- Beveiliging van grote evenementen
- Bewaking van bossen
- Bewaking van de industrie
- Bewaking van de luchtkwaliteit

1. meer rotor onbemande luchtvaartuig (UAV) is van een bepaald gevaar en vernietiging, onjuiste werking kan leiden tot lichamelijk letsel of schade aan eigendommen,Gebruik het product volgens de gebruiksaanwijzing.
2De gebruiker dient een professionele opleiding en een onderzoek te ondergaan, niet-opgeleid personeel mag dit product niet hanteren.
3. Wees niet dronken, moe of ziek bij het hanteren van dit product
4. Personeel moet voortdurend op veilige afstand van een onbemand luchtvaartuig (UAV) staan om gevaar te voorkomen
5Vliegt u onder het veilige startgewicht, voor het geval er risico's zijn.
6Vlieg niet onder sterke elektromagnetische interferentie.
7Gelieve de lokale wetten en voorschriften te volgen en niet te vliegen in een no-fly zone.
8- Blijf niet in de buurt van of raak de roterende motor of propeller, voor het geval gesneden door de roterende propellers.
9. Gelieve de twee batterijen volledig op te laden voordat ze worden geïnstalleerd op de UAV en zorg ervoor dat hun differentiële druk minder dan 0,1 V
10. De batterij lang niet gebruikt, bewaart u deze in een geventileerde droge plaats met 60% elektriciteit

1. Kartografie, landmeting en 3D-modellering
2Bewaking.
3. inspectie
4Levering.
5- Aanpassing aan de toepassingen en de eisen van de klant
